Дисковые тормозные колодки GS 50 для скутера

Дисковые тормозные колодки GS 50 для скутера

Колодки предназначены для дискового тормозного механизма скутера или мопеда GS 50. Они устанавливаются в суппорт и взаимодействуют с тормозным диском: при нажатии на рычаг поршень прижимает фрикционные поверхности к ротору, создавая сопротивление его вращению. От состояния колодок зависят отклик тормоза, равномерность замедления и характер контакта с диском, поэтому изношенные детали следует заменять до того, как накладка сотрется до опорной пластины.

Конструкция и назначение

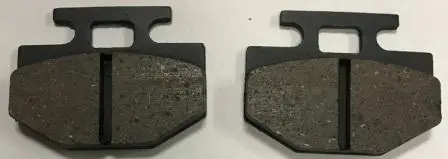

Каждая колодка имеет опорную пластину с верхней Т-образной монтажной частью и прямоугольным окном, фасонный нижний контур и фрикционную накладку с центральной продольной канавкой. Эта геометрия определяет положение детали в суппорте и должна совпадать с посадочным местом. Фрикционная сторона при установке обращается к диску, а опорная часть воспринимает усилие со стороны поршня. Колодки работают совместно: сжимают диск с двух сторон и обеспечивают контролируемое снижение скорости колеса.

Модельное обозначение GS 50 — основной ориентир этой позиции, однако при подборе важна не только надпись в названии техники. На скутере мог быть установлен другой суппорт или ранее замененный тормозной механизм. Надежнее всего снять старые колодки и сопоставить их с новыми по всему контуру, расположению верхнего окна, ширине монтажных плеч, форме нижних скосов и положению канавки. Размеры фрикционной площадки и общая толщина также должны соответствовать месту в суппорте: близкий силуэт без совпадения точек фиксации не подходит.

Что проверить перед выбором

• Тип тормоза: позиция предназначена именно для дискового механизма, а не для барабанной системы.
• Применение: скутер или мопед должен относиться к исполнению GS 50 с соответствующим суппортом.
• Посадочная геометрия: сравните внешний контур, верхнюю Т-образную часть, прямоугольный проем и нижние скосы.
• Состояние диска: глубокие борозды, выраженная ступенька, следы перегрева или заметное биение требуют отдельной проверки до монтажа новых колодок.
• Состояние суппорта: поршень, направляющие, фиксирующие пальцы, пружины и пыльники должны двигаться и удерживать детали штатным образом.

Замена и установка

Поводом для обслуживания служат малый остаток фрикционного слоя, неравномерный износ, ухудшение реакции на рычаг, посторонний звук при торможении или следы неправильного контакта с ротором. Если одна сторона изношена заметно сильнее другой, одной установки новых колодок недостаточно: нужно проверить свободный ход направляющих и работу поршня. Загрязненная или заедающая механика может снова привести к перекосу и ускоренному износу.

Перед монтажом очистите места опоры колодок, корпус и направляющие суппорта подходящим средством, не повреждающим резиновые детали. Поршень утапливают аккуратно, без перекоса и повреждения пыльника. Фрикционные поверхности и рабочая дорожка диска должны оставаться чистыми: попадание масла или смазки ухудшает контакт. Сохраняйте штатное расположение пальцев, пружин, пластин и других фиксаторов; деформированные, треснувшие или сильно корродированные детали крепления заменяют отдельно.

После сборки несколько раз нажмите на тормозной рычаг, пока не восстановится обычное сопротивление и колодки не займут положение у диска. Затем убедитесь, что колесо вращается без постоянного сильного зажима, а тормоз включается предсказуемо. Первую проверку выполняют на малой скорости, постепенно оценивая отклик. Правильно подобранные колодки GS 50 подходят для планового обслуживания и восстановления дискового тормоза при совпадении посадочной геометрии суппорта.
