Головка гидроцилиндра подъемника Jinma 200/204/240/244

Головка гидроцилиндра подъемника Jinma 200/204/240/244

Деталь предназначена для ремонта гидравлического подъемника тракторов Jinma 200, 204, 240 и 244. Она устанавливается в составе цилиндра механизма навески и образует его торцевую часть. Через этот механизм гидравлика управляет положением навесного оборудования: поднимает его, удерживает в выбранном положении и опускает по команде оператора.

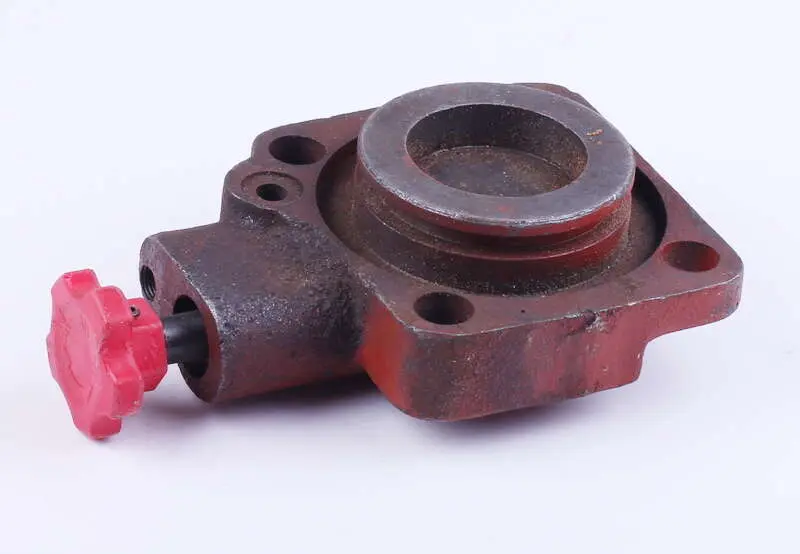

Головка имеет фланцевый корпус с четырьмя крепежными отверстиями, центральным цилиндрическим посадочным каналом и боковой частью с регулировочной рукояткой. Такая конфигурация требует точного совпадения с корпусом установленного подъемника. Деталь относится к гидравлической системе навески трактора и не связана с цилиндро-поршневой группой двигателя, камерой сгорания или компрессией.

Что проверить перед выбором

Обозначения Jinma 200, 204, 240 и 244 задают основной ряд совместимых тракторов, однако внутри одной модели могут встречаться разные исполнения гидравлического оборудования. Перед заказом сопоставьте снятую головку и предлагаемую деталь по общей форме корпуса, расположению четырех крепежных отверстий, диаметру и глубине центральной посадочной части, конфигурации бокового корпуса и направлению рукоятки. Также проверьте способ сопряжения с цилиндром и доступное пространство возле соседних деталей подъемника.

• Назначение: ремонт цилиндра гидравлического подъемника задней навески.
• Совместимые модели: Jinma 200, Jinma 204, Jinma 240 и Jinma 244.
• Монтажная схема: фланец с четырьмя крепежными отверстиями.
• Конструкция: центральная посадочная часть и боковой корпус с рукояткой.
• Уплотнение: в соединении головки с цилиндром применяется кольцевое уплотнение; его состояние и соответствие посадочному месту проверяют при разборке.

Когда требуется замена

Основанием для проверки головки служат следы утечки рабочей жидкости в месте ее соединения с цилиндром, повреждение фланца, деформация крепежных отверстий, износ посадочной поверхности либо механические дефекты корпуса. Одновременно осматривают цилиндр, поршень и уплотнения: медленное поднятие или самопроизвольное опускание навески может быть связано не только с головкой, но и с износом цилиндра, поршня, поршневого уплотнения или деталей распределителя. Такая диагностика помогает заменить именно неисправную часть и не разбирать гидравлику повторно.

Установка и обслуживание

Монтаж выполняют на очищенный корпус подъемника. Перед сборкой удаляют загрязнения со стыкуемых поверхностей, проверяют отсутствие забоин и остатков старого уплотнения, осматривают резьбу и крепеж. Кольцевое уплотнение должно подходить к посадочной канавке и не иметь порезов, сплющивания или затвердевших участков. Комплектность уплотнений следует определить до начала ремонта, поскольку наличие отдельного кольца в составе этой позиции не заявлено.

Болты фланца затягивают равномерно с соблюдением требований сервисной документации конкретного трактора. После сборки контролируют уровень гидравлического масла в корпусе подъемника, проверяют соединение на отсутствие подтекания и выполняют пробные циклы подъема, удержания и опускания без резких нагрузок. Чистота масла, деталей и места ремонта особенно важна для точных сопряжений гидравлической системы.

Эта головка подходит для восстановления штатного подъемника Jinma, когда геометрия снятой детали и монтажные точки полностью совпадают. Тщательное сравнение до разборки сокращает время ремонта и позволяет сохранить правильное расположение органов регулировки относительно корпуса навески.
