Вилка блокировки дифференциала заднего моста Jinma 200/204/240/244

Вилка блокировки дифференциала заднего моста Jinma 200/204/240/244

Деталь предназначена для механизма блокировки дифференциала минитракторов Jinma серий 200, 204, 240 и 244. Она устанавливается в заднем мосту и участвует в перемещении муфты блокировки. При воздействии через вал вилка переводит муфту в требуемое положение, благодаря чему механизм может соединить правую и левую стороны привода и уменьшить различие в их вращении. Такая функция используется, когда одному из ведущих колес не хватает сцепления с грунтом.

Назначение и конструкция

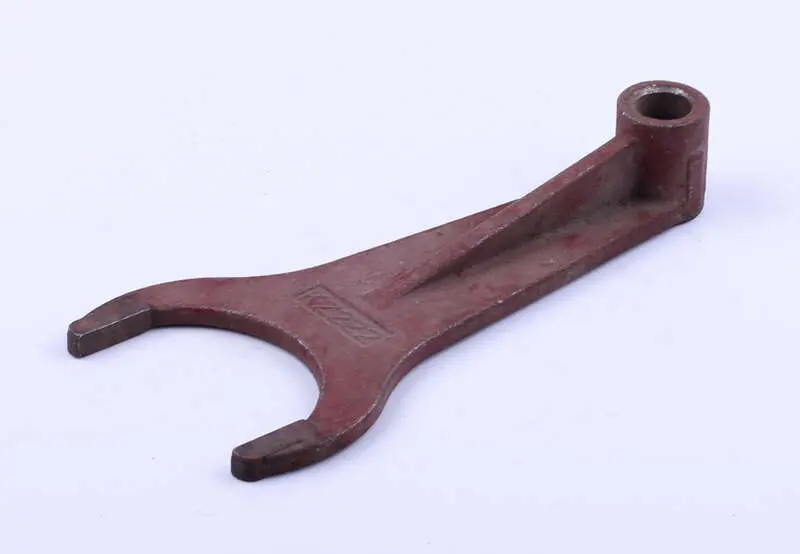

Вилка представляет собой цельную фасонную деталь с открытым дугообразным захватом на одном конце и цилиндрическим посадочным отверстием на другом. Раздвоенная часть взаимодействует с муфтой, а отверстие служит для соединения с приводом механизма. Каталожное обозначение детали — 160.37.222. Основные контрольные параметры: диаметр 15 мм, длина 180/62 мм, высота 31 мм и масса 365 г.

В механизме заднего моста вилка работает совместно с валом, возвратной пружиной, управляющей педалью или рычагом и муфтой блокировки. Поэтому ее состояние напрямую влияет на полноту перемещения муфты. Сильный износ контактных участков, изгиб или повреждение посадочного отверстия способны создавать лишний свободный ход и мешать четкому включению либо отключению блокировки. Замену детали рассматривают при обнаружении деформации, заметной выработки, повреждения захвата или увеличенного люфта в соединении с приводом.

Что проверить при подборе

• Модель техники: деталь заявлена для минитракторов Jinma 200, 204, 240 и 244.
• Место установки: механизм блокировки дифференциала заднего моста, а не вилка переключения передач или сцепления.
• Каталожное обозначение: 160.37.222 — его следует сопоставить с номером в документации к конкретной модификации трактора.
• Габариты: перед заказом необходимо сравнить диаметр 15 мм, длину 180/62 мм и высоту 31 мм с параметрами ранее установленной детали.
• Форма: имеют значение ширина и профиль открытого захвата, расположение посадочного отверстия, изгиб корпуса и положение контактных участков.

Одинаковое обозначение семейства Jinma не исключает различий между годами выпуска и исполнениями заднего моста. Для уверенного выбора модель трактора желательно проверять вместе с каталожным номером, размерами и конфигурацией демонтированной вилки. Такой подход помогает не перепутать ее с внешне близкими вилками коробки передач, дополнительной передачи или сцепления.

Проверка сопряженных деталей и установка

Монтаж выполняется внутри заднего моста с доступом к механизму дифференциала. До сборки проверяют вал вилки, муфту блокировки, возвратную пружину и управляющий привод. На сопряженных поверхностях не должно быть повреждений, мешающих свободному перемещению. Новая вилка должна занимать предусмотренное положение без перекоса, уверенно перемещать муфту по всему требуемому ходу и не заедать при возврате.

Если причиной неполного включения стал изношенный вал, поврежденная муфта, ослабленная пружина или неправильная регулировка привода, замена одной вилки не устранит неисправность. Поэтому после установки проверяют свободный ход управления, включение и отключение механизма, а также отсутствие постороннего контакта при перемещении деталей. Окончательную сборку заднего моста выполняют с соблюдением схемы и регулировок, предусмотренных для конкретной модификации Jinma.

Вилка 160.37.222 подходит для ремонта штатного механизма блокировки заднего дифференциала, когда требуется восстановить корректное перемещение муфты. Точное сопоставление номера, размеров и формы особенно важно при ремонте техники, которая ранее разбиралась или могла получить детали от другой версии трансмиссии.
