Тройник тормозной магистрали ATV JPX M10

Тройник тормозной магистрали ATV JPX M10

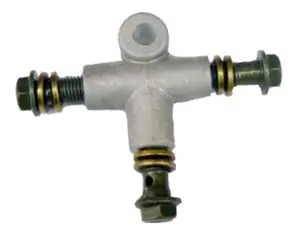

Тройник предназначен для соединения трех участков гидравлической тормозной магистрали квадроцикла. Он образует точку разветвления, в которой общая линия связывается с двумя отдельными направлениями контура. Такая деталь применяется в схемах, где давление от органа управления тормозом необходимо передать к двум подключенным линиям, например к раздельно расположенным суппортам. Корпус имеет Т-образную форму, три присоединительных конца и отдельное отверстие для фиксации на технике.

Посадочный размер соединений — M10. При подборе этого значения недостаточно: перед установкой нужно сопоставить тройник со штатной деталью по шагу и типу резьбы, форме прилегающих поверхностей, способу уплотнения и ориентации всех трех линий. Разные тормозные системы могут использовать соединения одного номинального диаметра, но отличаться резьбовым шагом или конструкцией посадки. Также необходимо проверить расположение крепежного отверстия и доступное пространство вокруг места монтажа.

Назначение и конструкция

Тройник не создает давление самостоятельно, а соединяет каналы уже существующей гидравлической системы. При нажатии на рычаг или педаль тормозная жидкость передает усилие через магистраль, а точка разветвления обеспечивает гидравлическую связь с двумя последующими ветвями. Для нормальной работы соединения должны быть чистыми, правильно собранными и герметичными. Поврежденная резьба, деформированные посадочные поверхности или неподходящие уплотнения могут привести к утечке жидкости и попаданию воздуха в систему.

Т-образная компоновка помогает разместить три подключения в компактной зоне. При замене важно сохранить штатное направление шлангов: они не должны перекручиваться, натягиваться при ходе подвески или рулевого управления и соприкасаться с подвижными либо сильно нагревающимися деталями. Крепление корпуса удерживает место разветвления в заданном положении и снижает нежелательное перемещение соединенных магистралей.

Что проверить перед выбором

• Тип системы: деталь рассчитана на гидравлическую тормозную магистраль ATV, а не на механический тросовый привод.
• Количество подключений: конструкция предусматривает три присоединительные точки.
• Размер: заявлен номинал M10; шаг резьбы и форму посадки следует сверить отдельно.
• Геометрия: сравните направление трех ответвлений, длину посадочных участков и положение крепежного отверстия со снятым тройником.
• Сопряженные детали: проверьте соответствие наконечников магистралей, крепежа и применяемого способа уплотнения.
• Совместимость с техникой: учитывайте модель, модификацию и фактическую схему тормозных линий конкретного квадроцикла.

Установка и проверка

Монтаж выполняют на очищенном участке, не допуская попадания грязи внутрь открытых каналов. Тройник устанавливают без перекоса, а резьбовые соединения затягивают моментом, указанным в сервисной документации квадроцикла. Произвольно увеличивать усилие затяжки нельзя: это способно повредить резьбу, посадочную поверхность или уплотняющие детали. Тип тормозной жидкости, уплотнений и крепежа выбирают по требованиям производителя техники.

После разъединения гидравлических линий систему необходимо заполнить и удалить из нее воздух по штатной процедуре. Затем проверяют плотность каждого соединения при нескольких нажатиях на рычаг или педаль. На стыках не должно появляться жидкости, а привод должен сохранять стабильное усилие без мягкого или проваливающегося хода. До эксплуатации также проверяют, что шланги свободно проходят во всем диапазоне движения руля и подвески. Тройник подходит для ремонта существующей схемы разветвления только после точного сопоставления всех присоединительных параметров.
