Топливный кран для Piaggio SI

Топливный кран для Piaggio SI

Ручной топливный кран предназначен для Piaggio SI и устанавливается на выходе из бака перед шлангом, ведущим к карбюратору. Он позволяет открывать подачу бензина, полностью перекрывать ее и переходить на резервный забор топлива. Такая схема дает водителю непосредственный контроль над потоком и помогает отсечь бак во время обслуживания, длительной стоянки или демонтажа компонентов топливной системы.

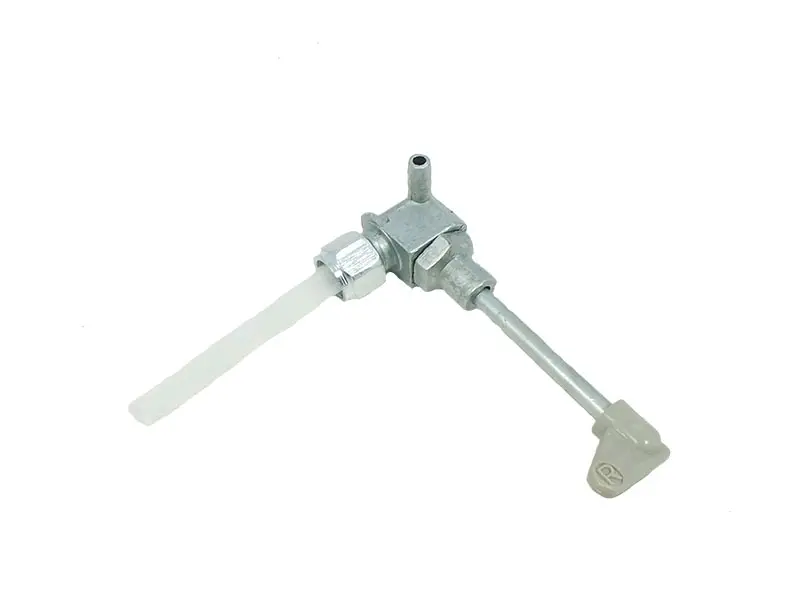

Кран выполнен в вертикальной конфигурации и крепится к баку накидной гайкой. Выходной штуцер направлен вправо, а управление вынесено на удлиненную ось с рычагом. Благодаря этому переключать режим можно при установленной детали, не добираясь рукой непосредственно до места соединения с баком. Внутренняя заборная часть дополнена сетчатым фильтром, который задерживает сравнительно крупные загрязнения до их попадания в топливный шланг и карбюратор.

Конструкция и режимы работы

• Открыто: бензин поступает из основного уровня бака к карбюратору через выходной штуцер.
• Закрыто: поток перекрывается перед стоянкой, обслуживанием или отсоединением топливного шланга.
• Резерв: используется отдельный уровень забора, чтобы задействовать оставшуюся часть топлива в баке.
• Сетчатый фильтр: уменьшает вероятность прохождения крупного мусора дальше по топливной магистрали, но требует чистоты при обслуживании.

Для правильного подбора недостаточно учитывать только название модели. Следует сопоставить резьбовое присоединение к баку, способ фиксации накидной гайкой, направление выходного штуцера, диаметр шланга и длину оси рычага. У этого исполнения используется мелкая резьба M12×1, штуцер под топливный шланг диаметром 6 мм и правое направление выхода. Длина оси от места крепления составляет 65 мм; такой же размер указан для высоты резервного забора вместе с фильтрующей частью. Эти параметры необходимо сравнить со снятым краном и фактической компоновкой конкретного Piaggio SI.

Когда кран требует замены

Основанием для проверки служат следы бензина возле соединения с баком или штуцером, отсутствие четкого переключения положений, заедание рычага и слабый поток при открытом режиме. Нестабильная подача также может быть связана с загрязнением сетки, топливного шланга или карбюратора, поэтому перед установкой новой детали полезно проверить весь путь бензина от бака. Если корпус, запорная часть либо соединения старого крана изношены, замена помогает восстановить штатное ручное управление подачей.

Подбор и установка

Перед монтажом сравните расположение штуцера и крайние положения рычага: после затяжки шланг не должен перегибаться, а рычаг — упираться в раму или соседние детали. Посадочную поверхность бака очищают от старых загрязнений, затем проверяют состояние уплотнения и резьбы. Накидную гайку устанавливают без перекоса, а топливный шланг надежно фиксируют на 6-миллиметровом штуцере подходящим креплением.

После сборки последовательно проверьте закрытое, открытое и резервное положения. В закрытом режиме бензин не должен проходить к шлангу, а в двух режимах забора требуется свободный поток без подтекания у гайки и штуцера. Такой контроль позволяет сразу оценить правильность посадки и работу переключателя до обычной эксплуатации Piaggio SI.
