Реле поворотов 4T GY6 50–150, 3 провода

Реле поворотов для скутеров 4T GY6 50–150

Трёхпроводное реле управляет прерывистым включением указателей поворота на четырёхтактных скутерах семейства GY6 с объёмом двигателя от 50 до 150 см³. После перевода рулевого переключателя в левое или правое положение устройство периодически подаёт питание на соответствующие лампы. Благодаря этому поворотники не горят непрерывно, а мигают и ясно обозначают намерение водителя выполнить манёвр.

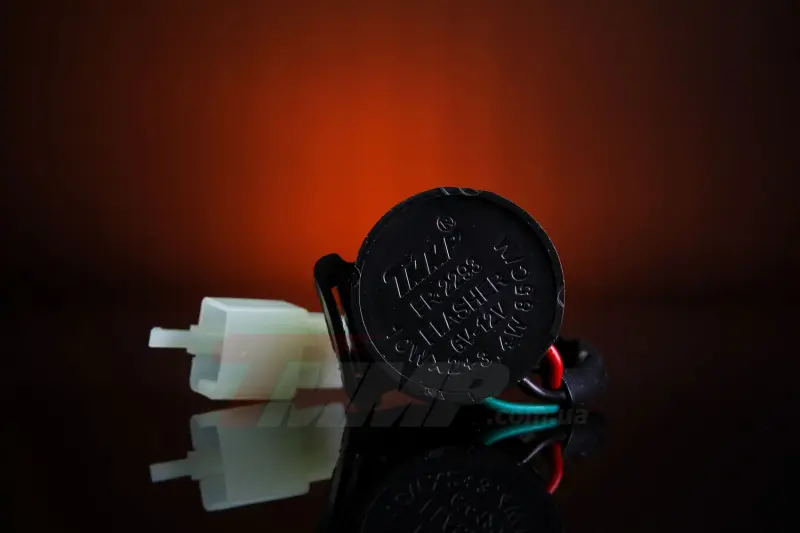

Модель выполнена в круглом чёрном корпусе и подключается тремя проводами через белый трёхконтактный штекер. Такая схема предусматривает отдельные линии питания, нагрузки и массы. Встроенная звуковая индикация работает вместе с указателями и напоминает водителю об активном сигнале. Это особенно удобно на скутере, где переключатель поворотов после завершения манёвра необходимо своевременно вернуть в нейтральное положение.

Когда требуется замена

Проверка реле актуальна, если оба указателя перестали мигать, лампы светятся постоянно, режим становится нестабильным либо звуковая индикация пропадает при исправных поворотниках. Перед заменой необходимо исключить перегоревшие лампы, плохой контакт в патронах, окисление разъёмов, повреждение проводки и неисправность рулевого переключателя. Если проблема возникает только с одной стороны, причиной чаще бывает соответствующая лампа, контакт или участок проводки, а не общий прерыватель.

Старое реле также стоит заменить при трещинах корпуса, повреждённых проводах, ослабленных клеммах или следах перегрева возле штекера. Неустойчивое соединение может проявляться периодическим исчезновением мигания во время движения и изменением работы при вибрации. Новый компонент устанавливают вместо неисправного после проверки разъёма и состояния ответной части проводки.

Что проверить при подборе

• Тип техники: четырёхтактный скутер семейства GY6 с двигателем 50–150 см³.
• Подключение: три провода и трёхконтактный штекер соответствующей формы.
• Корпус: круглая конструкция должна помещаться в штатном месте и фиксироваться без натяжения проводов.
• Назначение контактов: расположение питания, массы и выхода на переключатель должно совпадать со схемой скутера.
• Осветительная нагрузка: тип и мощность установленных указателей должны соответствовать штатной конфигурации техники.

Одного совпадения обозначения GY6 недостаточно: на скутерах этого семейства встречаются разные разъёмы и варианты подключения. До покупки сравните количество проводов, форму штекера, расположение контактов и исполнение корпуса со снятой деталью. Не следует ориентироваться только на цвета проводов, поскольку расцветка жгута может отличаться у разных производителей и моделей.

Установка и проверка

Работы выполняют при выключенном зажигании и отключённом питании бортовой сети. Разъём отсоединяют за корпус штекера, не вытягивая его за провода. Перед подключением проверяют, нет ли зелёного или белого налёта на клеммах, ослабленной фиксации контактов и надломов возле ввода в колодку. Реле размещают так, чтобы проводка не касалась горячих деталей, не пережималась облицовкой и не испытывала натяжения при повороте руля.

После монтажа необходимо поочерёдно включить левый и правый указатели. Лампы обеих сторон должны работать в прерывистом режиме, а звуковая индикация — сопровождать включённый сигнал. Затем проверяют надёжность штекера и отсутствие самопроизвольного отключения при лёгком перемещении жгута. Такой контроль помогает отличить неисправность самого реле от плохого контакта в проводке и сразу оценить корректность установленной детали.
