Привод спидометра CB/CG 150–200 EVO-2

Привод спидометра CB/CG 150–200 EVO-2

Механический редуктор предназначен для передачи вращения от колеса к тросу указателя скорости на мотоциклах семейства CB/CG 150–200 с соответствующей конструкцией привода. Деталь устанавливается в колесном узле и служит промежуточным звеном между вращающейся частью колеса и гибким тросом. Когда мотоцикл движется, внутренний механизм редуктора приводит трос во вращение, а тот передает движение на механический спидометр.

Назначение и конструкция

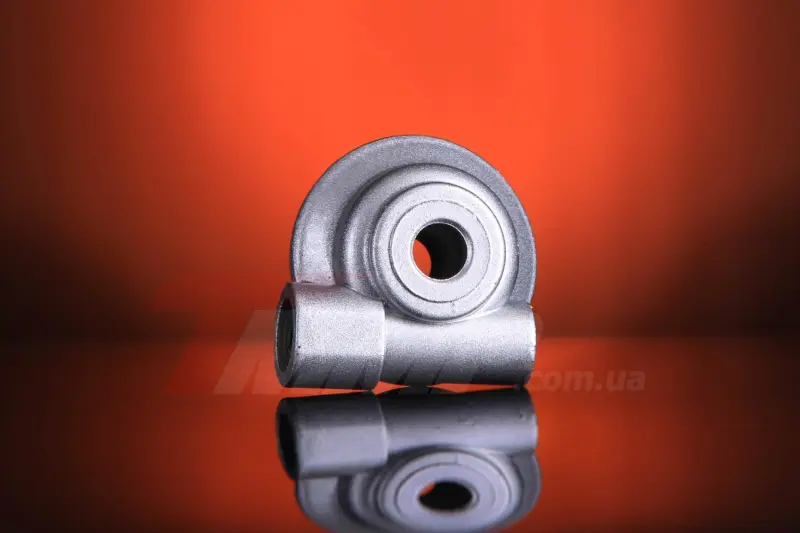

Корпус выполнен в компактной округлой форме. В центре предусмотрено посадочное отверстие, а сбоку расположен цилиндрический вывод для соединения с тросом. Такая конфигурация соответствует колесному исполнению привода: деталь занимает свое положение на оси, взаимодействует с приводной частью колеса и направляет вращение к боковому выходу. Перед заказом необходимо убедиться, что на мотоцикле используется именно механический спидометр с тросовым соединением.

Исправный редуктор помогает спидометру получать движение непосредственно от колеса. При износе внутренних деталей, повреждении посадочных поверхностей или нарушении соединения с тросом стрелка может перестать реагировать на движение, двигаться рывками либо показывать нестабильно. Похожие признаки возникают и при неисправном тросе или самом приборе, поэтому перед заменой стоит последовательно проверить весь механический привод.

Что проверить при подборе

Обозначение CB/CG 150–200 указывает на семейство мотоциклов и диапазон исполнения, однако внутри этой группы встречаются разные колеса, оси, тросы и варианты приборов. Совпадение только по объему двигателя не подтверждает установку детали. Надежнее всего снять старый редуктор и сравнить его конструкцию с новой запчастью.

• Тип спидометра: требуется механический прибор, работающий через вращающийся трос.
• Место установки: сравните расположение редуктора относительно колеса, оси и соседних деталей.
• Посадочное отверстие: его размер и форма должны соответствовать оси и штатному месту.
• Приводное сопряжение: проверьте форму и положение элементов, через которые колесо вращает механизм.
• Подключение троса: должны совпадать тип наконечника, способ фиксации и направление бокового вывода.
• Габариты корпуса: деталь не должна мешать правильной установке колеса или упираться в соседние части.

Особенно внимательно сравнивайте старую и новую детали после замены колеса, вилки, оси, приборной панели или троса. Даже у внешне похожих мотоциклов CB и CG могут применяться несовпадающие варианты привода. Редуктор EVO-2 следует выбирать по фактической конструкции узла, а не только по названию модели.

Замена и проверка после установки

Причиной замены обычно становится отсутствие показаний скорости при исправном приборе и тросе, рывки стрелки, заметный люфт, шум либо повреждение корпуса и посадочных мест. До монтажа нужно осмотреть приводную часть колеса и наконечник троса: изношенные сопряженные детали способны нарушить работу нового редуктора. Посадочное место очищают от загрязнений, а механизм устанавливают без перекоса, совмещая его приводные элементы со штатными зацепами.

При сборке нельзя зажимать корпус в неправильном положении или допускать резкий изгиб троса возле бокового выхода. Колесо после монтажа должно вращаться свободно, а трос — быть надежно установлен в редукторе. Итоговую проверку проводят на небольшой скорости, контролируя плавность движения стрелки и отсутствие постороннего шума. Если показания не восстановились, дополнительно проверяют целостность троса, правильность его посадки с обеих сторон и состояние механизма спидометра.
