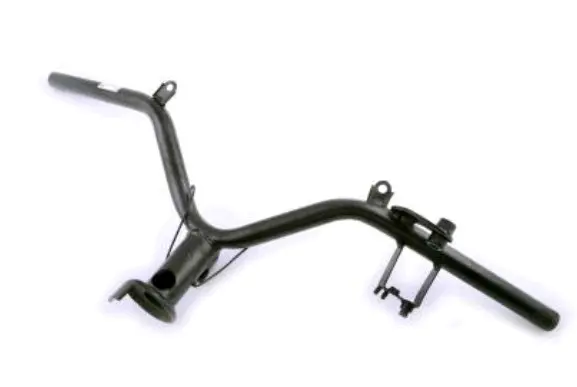

Руль для мопеда Active, голый EVO-2

Голый руль EVO-2 для мопеда Active

Руль предназначен для восстановления рулевого управления мопеда семейства Active. Деталь задает положение рук водителя, передает поворотное усилие на переднюю вилку и служит основой для размещения органов управления. Исполнение без установленного навесного оборудования подходит для ремонта, при котором исправные компоненты со старого руля переносятся отдельно или подбираются с учетом конкретной модификации мопеда.

Конструкция и назначение

Руль имеет формованную трубчатую конструкцию с центральной посадочной частью, изогнутыми правой и левой сторонами, а также несколькими приваренными креплениями. Черное покрытие образует единое внешнее оформление детали. На руле отсутствуют заранее установленные рукоятки, рычаги, переключатели и тросы, поэтому положение и состав навесных компонентов определяются конфигурацией ремонтируемой техники.

Штатная форма руля влияет не только на положение хвата, но и на взаимное расположение креплений, проводки, тросов и облицовочных деталей передней части мопеда. При замене важно сохранить предусмотренную для Active геометрию: случайный универсальный руль может отличаться изгибом, центральной посадкой или размещением приваренных кронштейнов. EVO-2 следует выбирать как модельную деталь, а не только по общему внешнему сходству.

Что проверить при подборе

Обозначение Active охватывает технику разных марок и модификаций, поэтому перед заказом руль сопоставляют со снятой деталью и местом ее установки. Основное внимание уделяют всей геометрии, а не одному отдельному размеру. Для уверенного подбора сравните:

• форму и направление изгибов правой и левой частей;
• конфигурацию центральной и нижней посадочных зон;
• количество, положение и ориентацию приваренных ушек и кронштейнов;
• места размещения штатных рукояток, рычагов и блоков переключателей;
• траекторию тросов и проводки при полном повороте руля в обе стороны;
• свободное расположение относительно облицовки, приборов и других деталей передней части.

Сверка особенно нужна, если мопед ранее ремонтировали, меняли переднюю вилку, облицовку или органы управления. Название модели само по себе не учитывает все различия между выпусками. Если старый руль сильно деформирован и не позволяет корректно сравнить изгибы, ориентируйтесь также на посадочные места мопеда и расположение присоединяемых компонентов.

Когда требуется замена

Причиной замены могут стать последствия падения, заметное нарушение симметрии, повреждение посадочной части, трещины либо дефекты в местах сварных соединений и креплений. Выправление деформированного руля не всегда возвращает исходную геометрию. Новую деталь устанавливают и выравнивают относительно переднего колеса до переноса и окончательной фиксации всего навесного оборудования.

Во время монтажа сначала проверяют посадку руля и совпадение креплений, затем размещают рычаги, рукоятки, переключатели, тросы и проводку в соответствии с устройством конкретного мопеда. Компоненты не должны натягиваться, защемляться или ограничивать поворот. После сборки руль плавно переводят между крайними положениями, контролируют свободный ход органов управления, надежность крепежа и отсутствие контакта с облицовкой. Работы, связанные с рулевым управлением, целесообразно поручить мастеру, знакомому с конструкцией мопедов Active.

Голый руль EVO-2 подходит для восстановления мопеда с сохранением пригодных штатных компонентов. Точное сопоставление геометрии, посадочных зон и кронштейнов помогает собрать переднюю часть без нежелательного смещения тросов, проводки и элементов управления.
