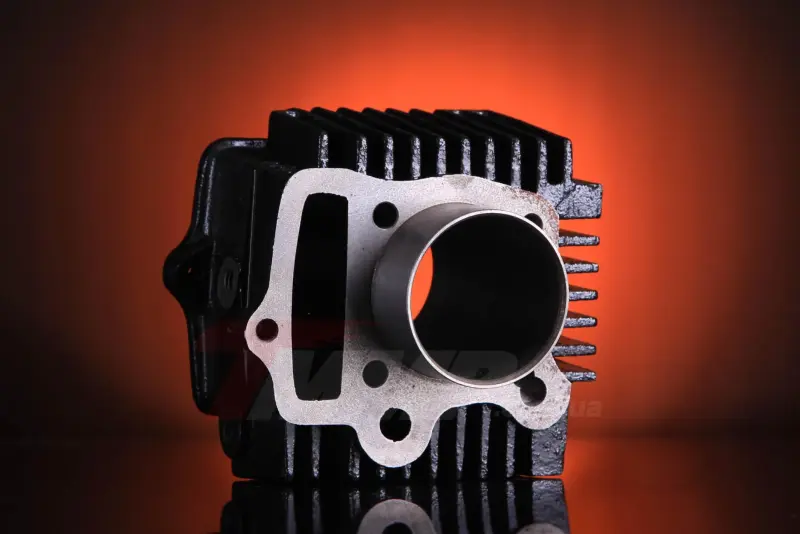

ЦПГ Delta 100 Ø50 мм, посадка Ø54,3 мм

Цилиндро-поршневая группа Delta 100 Ø50 мм

ЦПГ предназначена для ремонта четырехтактного двигателя мопеда Delta с рабочим объемом 100 см³. Цилиндр формирует поверхность, по которой перемещается поршень, участвует в создании необходимой компрессии и отводит выделяемое двигателем тепло через наружные ребра. Номинальный диаметр цилиндра составляет 50 мм, а посадочный диаметр его нижней части — 54,3 мм. Эти размеры относятся к основным параметрам подбора и должны совпадать с конфигурацией ремонтируемого двигателя.

Модель рассчитана на китайские мопеды и заявлена для JH100 и Viper Delta. Диаметр поршневого пальца для соответствующей поршневой конфигурации — 13 мм. При выборе недостаточно ориентироваться только на обозначение Delta 100: у внешне похожих двигателей могут различаться посадочная часть цилиндра, палец, крепежные точки и сопряжение с головкой. Поэтому перед ремонтом необходимо определить модель двигателя и измерить снятые детали.

Что проверить при подборе

• Диаметр цилиндра: 50 мм. Параметр должен соответствовать поршню и выбранному варианту двигателя.
• Посадочный диаметр: 54,3 мм. Его сверяют с отверстием в картере, чтобы цилиндр устанавливался без механической доработки посадочного места.
• Поршневой палец: диаметр 13 мм. Нужно учитывать соответствие пальца, поршня и верхней головки шатуна.
• Тип двигателя: четырехтактный, рабочий объем 100 см³. Деталь нельзя подбирать для двухтактной конструкции только по совпадению диаметра.
• Модель мопеда: заявленная совместимость охватывает JH100 и Viper Delta, однако окончательный подбор выполняют по двигателю и фактическим размерам снятого цилиндра.

Когда требуется замена ЦПГ

Ремонт цилиндровой части двигателя проводят при снижении компрессии, затрудненном запуске, ухудшении тяги, повышенном расходе масла или постороннем шуме. Причиной могут быть задиры на поверхности цилиндра, износ поршня и колец, повреждение канавок либо зазор, вышедший за допустимые пределы. Перед покупкой стоит выполнить дефектовку: она помогает определить, достаточно ли заменить отдельные детали или требуется обновление всей сопряженной группы.

Состояние поршня, колец и цилиндра оценивают совместно. Установка нового цилиндра с изношенным или неподходящим поршнем не обеспечивает правильного сопряжения деталей. Аналогично нельзя выбирать поршень только по условному объему двигателя: важны диаметр 50 мм, палец 13 мм, форма поршня и соответствие головке двигателя. Необходимые зазоры и допустимые пределы износа определяют по технической документации конкретного мотора.

Подготовка и установка

До монтажа очищают привалочные поверхности картера и головки, проверяют отсутствие повреждений на местах прилегания и убеждаются, что цилиндр свободно входит в посадочное отверстие Ø54,3 мм. Механическое запрессовывание детали при несовпадении размеров недопустимо: сначала необходимо уточнить модификацию двигателя. Также проверяют состояние шатуна, поршневого пальца, стопорных деталей и резьбовых соединений. Прокладки и уплотнения подбирают под конкретную конфигурацию мотора; их наличие в составе этой товарной позиции не следует предполагать заранее.

При сборке контролируют ориентацию поршня и колец, зазоры в замках колец, свободное перемещение поршня и правильность фаз газораспределения. Крепеж головки затягивают равномерно с моментом, установленным изготовителем двигателя. До первого запуска двигатель проворачивают вручную и проверяют отсутствие заеданий. После ремонта режим первоначальной эксплуатации выбирают с учетом рекомендаций для установленного поршня, колец и цилиндра.

Эта ЦПГ подходит для ремонта Delta 100 при подтвержденном диаметре цилиндра 50 мм и посадке 54,3 мм. Точная сверка двигателя, поршневого пальца и сопрягаемых поверхностей до разборки сокращает риск несовместимости и позволяет подготовить все необходимые для ремонта детали заранее.
