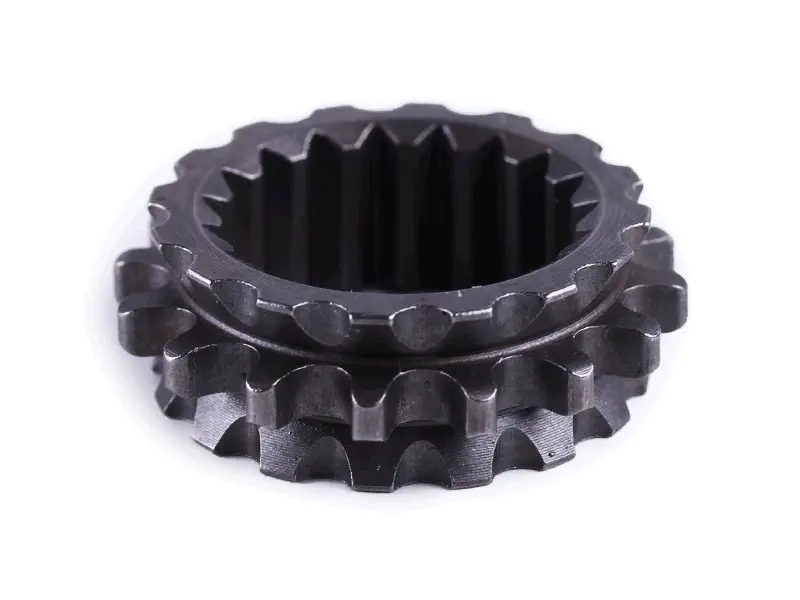

Звезда привода маслонасоса на коленвал 4T CB 200/250, Z-18, D-30

Звезда привода маслонасоса на коленвал 4T CB 200/250

Деталь предназначена для привода масляного насоса в четырехтактных двигателях семейства CB рабочим объемом 200 или 250 см³. Она устанавливается на коленчатый вал и передает его вращение механизму маслонасоса. От правильного подбора этой звезды зависит согласованная работа привода, поэтому при ремонте необходимо учитывать не только обозначение двигателя, но и геометрию снятой детали.

Звезда имеет 18 наружных зубьев и посадочную часть с внутренним шлицевым профилем. Такая конструкция обеспечивает соединение с коленвалом и передачу вращения без отдельной промежуточной ступицы. В товарном обозначении также указан параметр D-30. Его следует сверять с аналогичным размерным параметром старой звезды, поскольку одного совпадения объема двигателя недостаточно для точного выбора.

Основные параметры

• Назначение: привод маслонасоса от коленчатого вала.
• Тип двигателя: четырехтактный, семейство CB.
• Рабочий объем двигателя: 200 или 250 см³.
• Количество наружных зубьев: 18.
• Размерный параметр: D-30.
• Посадочная конфигурация: внутренний шлицевой профиль.

Как проверить совместимость

Обозначение CB 200/250 объединяет несколько вариантов китайских мотоциклетных двигателей, поэтому звезду нельзя подбирать только по названию модели мотоцикла или указанному объему. Перед заказом сравните старую и новую детали по числу зубьев, конфигурации внутренних шлицев, посадочному размеру, общей высоте, расположению зубчатого венца и взаимному смещению рабочих поверхностей. Звезда должна свободно занимать предусмотренное место на валу, не иметь перекоса и совпадать с линией сопрягаемого привода.

Особое внимание уделите состоянию шлицев на коленвале. Даже правильно выбранная новая деталь не устранит люфт, если посадочная поверхность вала изношена или повреждена. Одновременно проверяют сопрягаемые детали привода маслонасоса: выраженный износ, заедание либо повреждение зубьев могут стать причиной повторной разборки двигателя.

Когда требуется замена

Основанием для замены служат сколы или деформация зубьев, заметная выработка их профиля, повреждение внутренних шлицев, трещины, перекос либо ненормальный люфт на посадке. Продолжать эксплуатацию поврежденной звезды не следует: нарушение передачи вращения способно ухудшить работу привода маслонасоса. При разборке также важно установить причину повреждения, проверить свободу вращения связанных деталей и убедиться, что в зоне установки не осталось металлических частиц.

Рекомендации по установке

Монтаж выполняют на очищенный и проверенный коленвал в соответствии со схемой конкретного двигателя. Деталь устанавливают без ударной нагрузки и принудительного перекоса, контролируя правильное совмещение шлицев и положение зубчатого венца. Крепежные и фиксирующие детали используют в конфигурации, предусмотренной изготовителем двигателя; их наличие в составе этой товарной позиции не подразумевается.

После сборки привод должен перемещаться без закусывания, бокового зажима и контакта с соседними деталями. До окончательного закрытия двигателя проверяют правильность установки всех сопрягаемых компонентов. Эта звезда подходит для ремонта привода маслонасоса CB 200/250 только при полном совпадении Z-18, параметра D-30, шлицевой посадки и геометрии демонтированной детали.
