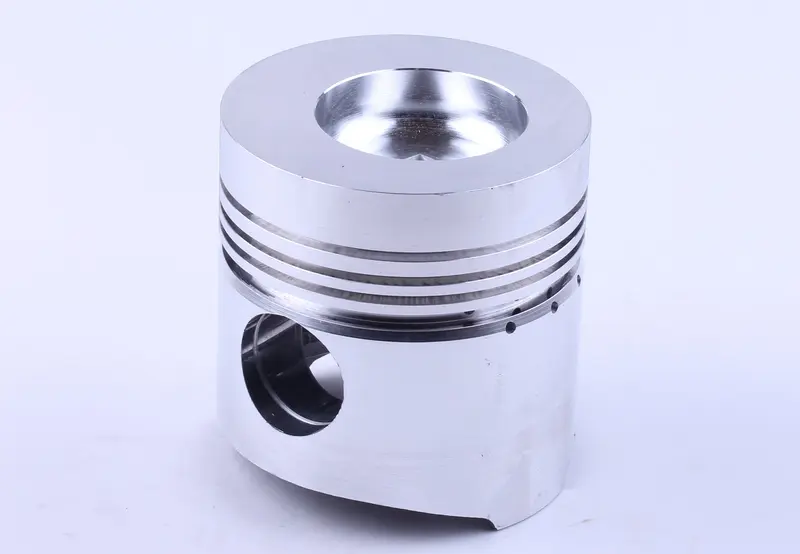

Поршень ZS/ZH1100 15 л.с., Ø100 мм STD, без комплекта

Поршень ZS/ZH1100 Ø100 мм STD

Поршень предназначен для цилиндро-поршневой группы двигателей ZS1100 и ZH1100 мощностью 15 л.с. Это стандартное исполнение с номинальным диаметром 100 мм для ремонта мотоблоков и мототракторов с соответствующим двигателем. Деталь поставляется без поршневого комплекта, поэтому кольца, палец и стопорные кольца подбирают отдельно с учетом состояния остальных деталей двигателя.

Назначение и конструкция

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии заряда и воспринимает давление, возникающее при сгорании топлива. Усилие через поршневой палец и шатун передается на коленчатый вал. Стабильность этого процесса зависит не только от самого поршня, но и от состояния цилиндра, колец, пальца, шатуна и поверхностей их сопряжения.

В верхней части детали выполнена центральная выемка. На боковой поверхности предусмотрены канавки для установки поршневых колец, а в юбке — отверстия под поршневой палец. Такое исполнение соответствует назначению детали в цилиндро-поршневой группе, однако форма днища и расположение конструктивных элементов должны совпадать со снятым поршнем. Одного совпадения диаметра недостаточно, если двигатель ранее ремонтировали или в нем установлена другая версия деталей.

Основные данные для подбора

• Применение: двигатели ZS1100 и ZH1100, используемые на мотоблоках и мототракторах.
• Заявленная мощность двигателя: 15 л.с.
• Номинальный диаметр: 100 мм.
• Размерное исполнение: STD, то есть стандартный номинальный размер.
• Формат позиции: отдельный поршень без набора колец, пальца и других деталей поршневого комплекта.

Перед покупкой следует определить фактический размер цилиндра. Для ZS/ZH1100 встречаются как стандартные детали 100,00 мм, так и ремонтные варианты 100,25 мм. Эти исполнения не взаимозаменяемы без оценки цилиндра и требуемого монтажного зазора. Если цилиндр растачивался либо имеет заметный износ, номинальный поршень STD может оказаться неподходящим. Также нельзя ориентироваться только на мощность техники: обозначение двигателя, диаметр, форма днища, параметры пальца и расположение канавок должны соответствовать ремонтируемому мотору.

Когда требуется замена

Поводом для проверки поршня служат задиры на юбке, повреждение днища, износ или разрушение канавок под кольца, повышенный расход масла, падение компрессии, посторонний стук и следы перегрева. Такие признаки не всегда связаны только с поршнем, поэтому при разборке одновременно проверяют зеркало цилиндра, кольца, палец, посадочные места стопорных колец и шатун. Установка новой детали в изношенный либо поврежденный цилиндр не устраняет причину неисправности.

Подготовка к установке

До сборки измеряют цилиндр в нескольких поясах и направлениях, оценивают его овальность и износ, после чего определяют подходящую размерную группу. Новый поршень сравнивают со снятым по диаметру, общей геометрии, форме днища, высоте и положению отверстия под палец. Поршневые кольца выбирают именно для размера 100 мм STD и предварительно проверяют их зазоры согласно требованиям двигателя. Палец и стопорные кольца также должны соответствовать посадочным местам; они не входят в эту товарную позицию.

Монтаж выполняют на чистых поверхностях с обязательной смазкой сопрягаемых деталей. Направление установки поршня, положение замков колец, допустимые зазоры и усилия затяжки определяют по ремонтным данным конкретного двигателя ZS1100 или ZH1100. После сборки необходимо убедиться в свободном перемещении механизма вручную и отсутствии заеданий. Такой подход помогает подобрать поршень по реальному состоянию цилиндра и избежать ошибки между стандартным и ремонтным размером.
