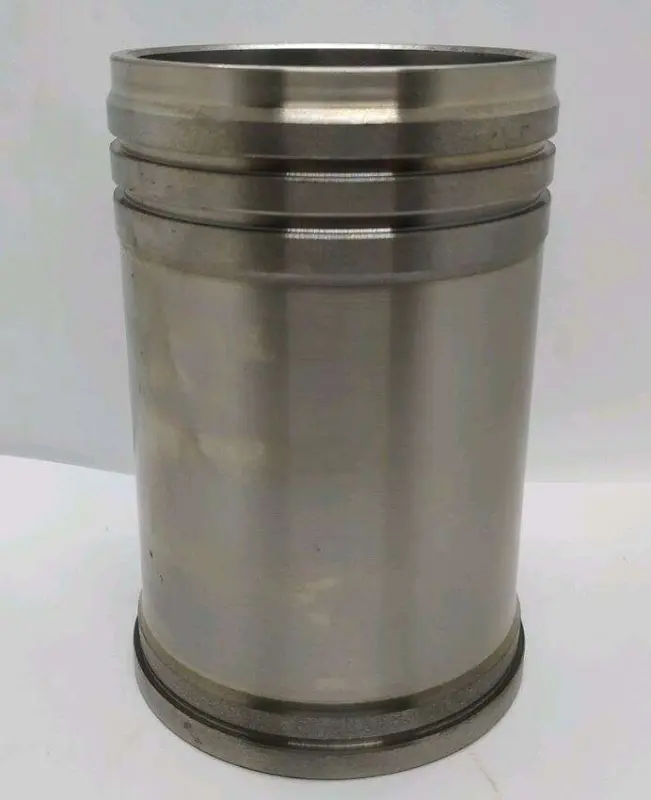

Гильза цилиндра R190N 90 мм, H 160 мм, D 109/105 мм

Гильза цилиндра R190N 90 мм для двигателя мотоблока

Гильза предназначена для ремонта цилиндропоршневой группы двигателя R190N в исполнении, обозначенном как 12 hp. Она устанавливается в блок цилиндров и образует внутреннюю поверхность цилиндра, по которой перемещаются поршень и поршневые кольца. Номинальный внутренний диаметр составляет 90,00 мм, общая высота — 160 мм. В обозначении этой модификации также указаны наружные посадочные диаметры 109 и 105 мм.

Состояние внутренней поверхности гильзы непосредственно влияет на прилегание поршневых колец, удержание компрессии и распределение смазки в зоне трения. При глубоких продольных рисках, задирах, заметной ступеньке в верхней части цилиндра, овальности или износе сверх допустимого размера кольца уже не могут равномерно прилегать по всей окружности. Результатом становятся падение компрессии, повышенный расход масла, дымность, затрудненный запуск и ускоренный износ деталей цилиндропоршневой группы. Установка новой гильзы позволяет восстановить геометрию цилиндра в рамках полноценного ремонта двигателя.

Основные параметры

• Назначение: гильза цилиндра двигателя мотоблока.
• Модель двигателя: R190N.
• Исполнение по мощности: 12 hp согласно обозначению товара.
• Внутренний диаметр: 90,00 мм.
• Высота: 160 мм.
• Наружные диаметры, указанные для этой версии: 109 и 105 мм.

Как правильно подобрать гильзу

Одного совпадения обозначения R190N недостаточно для окончательного выбора: у деталей одного семейства встречаются отличия наружных поясков и посадочных участков. Перед заказом сопоставьте внутренний диаметр, полную высоту, наружные диаметры на соответствующих ступенях, форму верхнего бурта и расположение переходов профиля. Наиболее надежный способ — измерить снятую деталь и посадочное место блока точным измерительным инструментом. Значения следует сравнивать по одинаковым точкам, поскольку диаметр бурта, верхнего пояска и нижней посадочной части описывает разные участки гильзы.

Параметр 90,00 мм относится к сопряжению с поршнем, поэтому при ремонте необходимо учитывать фактическое состояние поршня и колец. Если они имеют задиры, повреждения канавок, значительную выработку или неподходящий размер, замена только гильзы не устранит причину неисправности. Комплект деталей подбирают после дефектовки и измерений, сохраняя требуемые ремонтные зазоры по техническим данным конкретного двигателя.

Проверка и установка

До монтажа проверьте гильзу на отсутствие трещин, повреждений кромок и следов удара, а также проконтролируйте основные размеры. Посадочное место блока очищают от нагара, загрязнений, коррозии и остатков старых уплотнений. Гильза должна входить без перекоса и занимать предусмотренное положение относительно плоскости блока. Усилие нельзя передавать через тонкую кромку случайным ударным инструментом: деформация бурта или внутренней поверхности нарушит посадку и геометрию цилиндра.

После установки контролируют положение верхней части гильзы, диаметр и форму внутренней поверхности, а затем проверяют соответствие поршня и колец. Сборку выполняют с чистыми каналами и поверхностями, соблюдая порядок затяжки крепежа и параметры, установленные для двигателя R190N. Если для монтажа требуется запрессовка или окончательная обработка цилиндра, эту работу выполняют с подходящей оснасткой и измерительным контролем. Такая последовательность помогает исключить перекос, неправильный зазор и повторный износ после запуска.

Деталь подходит для ремонта мотоблочного двигателя R190N только при совпадении всей размерной схемы: 90,00 мм по внутреннему диаметру, 160 мм по высоте и 109/105 мм по указанным наружным участкам. Проверка геометрии старой гильзы и блока перед покупкой особенно важна, если двигатель ранее ремонтировался или его точная модификация неизвестна.
