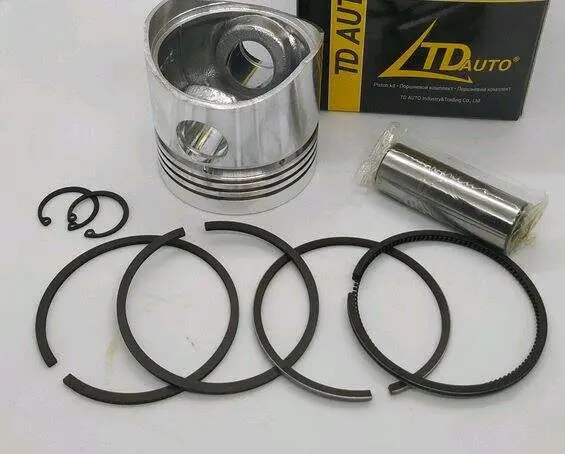

Поршневой комплект TD Auto для двигателя 175N, STD Ø75 мм

Поршневой комплект TD Auto для двигателя 175N Ø75 мм STD

Комплект предназначен для ремонта одноцилиндрового четырёхтактного дизельного двигателя 175N номинальной мощностью 7 л.с. с водяным охлаждением. Такие двигатели применяются на мотоблоках и культиваторах. Поршень перемещается внутри цилиндра, участвует в сжатии воздуха и воспринимает давление газов после сгорания топлива, передавая усилие через палец и шатун на коленчатый вал. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, помогают удерживать компрессию и регулируют количество масла на поверхности цилиндра.

Размер Ø75,00 мм и обозначение STD указывают на стандартное исполнение. Такой вариант выбирают для цилиндра номинального диаметра 75 мм, если после проверки его состояния не требуется установка поршня увеличенного ремонтного размера. Комплект не следует подбирать только по мощности мотоблока или внешнему сходству двигателя: основными критериями являются обозначение 175N, фактический диаметр цилиндра, размерная группа и конструкция ранее установленного поршня.

Состав комплекта и назначение деталей

• Поршень — воспринимает давление газов в цилиндре и передаёт усилие шатуну.
• Комплект поршневых колец — обеспечивает уплотнение в цилиндре и участвует в распределении масла по его поверхности.
• Поршневой палец — соединяет поршень с верхней головкой шатуна.
• Стопорные кольца — фиксируют палец от осевого смещения после сборки.

Наличие согласованного набора деталей упрощает комплексную замену изношенных компонентов поршневой группы. При подборе необходимо дополнительно сопоставить профиль днища, расположение и геометрию канавок под кольца, размеры пальца и общую высоту поршня со снятой деталью. Для двигателя 175N встречаются разные исполнения поршней, в том числе варианты с иной формой днища, поэтому совпадение диаметра само по себе не подтверждает полную взаимозаменяемость.

Когда требуется замена

Основанием для разборки и дефектовки могут быть снижение компрессии, затруднённый запуск, падение тяги, повышенный расход масла, дымность или посторонний стук в цилиндре. На снятом поршне проверяют днище, юбку, канавки под кольца и отверстия пальца. Задиры, прогар, трещины, значительная выработка канавок либо повышенный люфт пальца требуют устранения причины повреждения и подбора исправных деталей. Одновременно оценивают поверхность и геометрию цилиндра: новый поршень стандартного размера не компенсирует чрезмерный износ, овальность или повреждение цилиндра.

Подбор и установка

Перед заказом следует подтвердить маркировку модели двигателя 175N и измерить цилиндр подходящим инструментом. Если цилиндр уже растачивался или его фактический размер вышел за допустимые для STD пределы, поршень Ø75 мм выбирать нельзя без результатов измерения и дефектовки. Все монтажные зазоры, положение поршня и ориентацию колец определяют по ремонтным данным конкретного двигателя.

При сборке очищают сопрягаемые поверхности, проверяют состояние шатуна и цилиндра, свободное перемещение колец в канавках и зазоры в их замках. Поршень, палец, кольца и поверхность цилиндра смазывают моторным маслом. Кольца устанавливают без чрезмерного растягивания, а стопоры пальца полностью заводят в предназначенные канавки. После сборки коленчатый вал должен проворачиваться плавно, без заклинивания и необычного сопротивления. Правильная предварительная проверка позволяет использовать комплект именно в подходящем двигателе 175N и избежать повторной разборки из-за несовпадения размерной группы или конструкции поршня.
