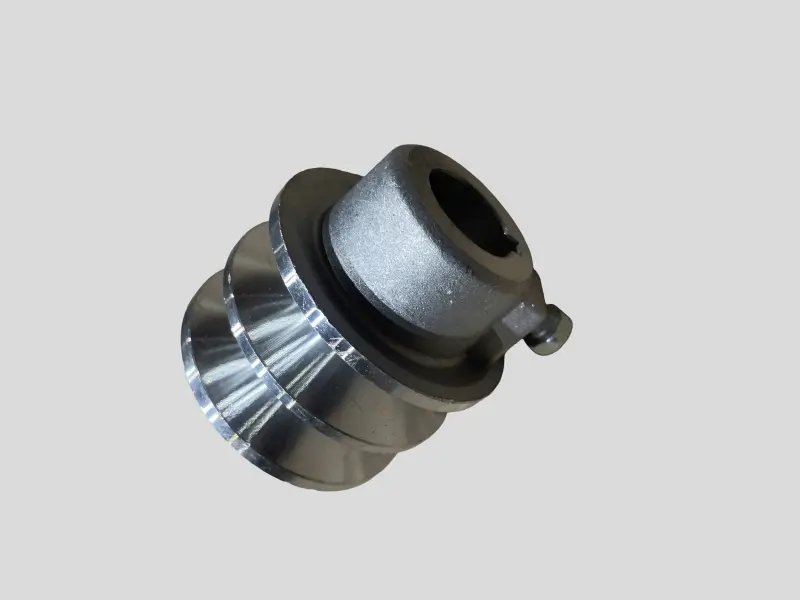

Двухручейковый алюминиевый шкив EVO для 168F/170F, вал 20 мм

Двухручейковый шкив EVO для двигателей 168F/170F

Алюминиевый ременной шкив предназначен для мотоблоков и другой малой техники с бензиновыми двигателями семейств 168F и 170F мощностью 6,5–7 HP. Деталь устанавливается на вал диаметром 20 мм и служит для передачи вращения через ременной привод. Два ручья рассчитаны на двухременную компоновку: такая конфигурация применяется только в механизмах, где расположение шкивов, количество ремней и их профиль изначально соответствуют этой детали.

Шкив подходит для ремонта привода при износе посадочного отверстия, повреждении ручьев, биении или нарушении фиксации прежней детали. Исправные поверхности ручьев помогают ремням занимать правильное положение, а точная посадка на валу необходима для равномерного вращения без поперечного смещения. Если старый шкив заметно качается, ремни уходят к краю, часто слетают либо изнашиваются с одной стороны, перед установкой новой детали нужно проверить не только сам шкив, но и состояние вала, шпонки, ремней и соседнего шкива.

Основные параметры для подбора

• Тип: ременной шкив с двумя ручьями для двухременного привода мотоблока.
• Применяемость: бензиновые двигатели 168F и 170F, обычно относимые к классу 6,5–7 HP.
• Посадочный диаметр: 20 мм; этот размер необходимо измерить по валу техники, а не определять только по обозначению двигателя.
• Посадка: отверстие имеет паз под шпонку, поэтому при выборе следует сопоставить форму соединения со старым шкивом и валом.
• Материал: алюминий. Поверхности двух ременных ручьев обработаны по окружности.
• Марка: EVO. Обозначение помогает отличить эту позицию от стальных, шлицевых и отличающихся по посадке вариантов для тех же семейств двигателей.

Что сравнить со старой деталью

Совпадения только по моделям 168F или 170F недостаточно: двигатели и мотоблоки встречаются в разных исполнениях привода. До монтажа сравните диаметр посадки, наличие и размер шпоночного паза, число ручьев, их форму и ширину, наружный диаметр шкива, общую высоту, вылет ступицы и положение ремней относительно ответного шкива. Наружный диаметр влияет на передаточное отношение, поэтому устанавливать вариант заметно другого размера без проверки схемы привода не следует. Ремни должны свободно входить в ручьи, опираться боковыми поверхностями и не ложиться дном на канавку.

Также проверьте способ осевой фиксации и наличие места для крепежа. Посадка должна выполняться без перекоса и чрезмерного усилия: забивание шкива может повредить ступицу, вал или шпонку. Если на валу есть задиры, ржавчина либо деформация паза, сначала устраните причину неправильной посадки. Шпонка не должна выступать над пазом и мешать установке детали.

Рекомендации по установке

Перед сборкой очистите вал и посадочное отверстие, проверьте целостность шпонки и убедитесь, что шкив садится на требуемую глубину. После фиксации выставьте его в одной плоскости с парным шкивом. Несоосность заставляет ремни двигаться по краям ручьев, ускоряет их износ и создает боковую нагрузку на привод. Для двух ремней особенно важны одинаковый тип, близкое состояние и равномерное натяжение: установка одного нового ремня вместе с сильно растянутым старым может распределять нагрузку неравномерно.

После сборки проверните привод вручную при остановленном двигателе и убедитесь, что ремни идут по центру, не задевают кожух и не сходят с ручьев. Затем выполните короткую проверку на малых оборотах и повторно проконтролируйте фиксацию. Такой порядок помогает вовремя обнаружить перекос, биение или неправильное натяжение. Шкив EVO рационально выбирать как замену детали с двумя ручьями, посадкой 20 мм и шпоночным соединением, когда остальные геометрические параметры привода также совпадают.
