Поршень 178F 0,50 Ø78,50 мм TD с кольцами и пальцем

Ремонтный поршень TD для двигателя 178F

Поршень ремонтного размера 0,50 предназначен для восстановления цилиндро-поршневой группы дизельного двигателя 178F мощностью 6 л.с. Его диаметр составляет 78,50 мм, тогда как номинальный размер цилиндра этой серии равен 78,00 мм. Такой вариант применяют после ремонта цилиндра под увеличенный диаметр, когда установка стандартного поршня уже не обеспечивает требуемого сопряжения деталей.

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и передает усилие через поршневой палец и шатун. Поршневые кольца уплотняют пространство между поршнем и стенкой цилиндра, участвуют в поддержании компрессии и регулируют количество масла на поверхности цилиндра. Состояние этих деталей непосредственно отражается на запуске двигателя, его тяге, расходе масла и стабильности работы под нагрузкой.

Размер и назначение

• Модель двигателя: 178F.
• Тип двигателя: дизельный, номинальный диаметр цилиндра серии — 78 мм.
• Ремонтное увеличение: 0,50 мм.
• Диаметр поршня: 78,50 мм.
• Обозначение исполнения: TD.
• Категория детали: поршень цилиндро-поршневой группы для мотоблочного двигателя.

Размер 78,50 мм относится к ремонтным исполнениям для 178F и не является заменой номинального поршня 78,00 мм без предварительной обработки и измерения цилиндра. Он также отличается от ремонтного варианта 78,25 мм. Выбирать поршень следует по фактическому диаметру цилиндра после расточки и хонингования, а не только по обозначению двигателя на технике.

Комплект и особенности конструкции

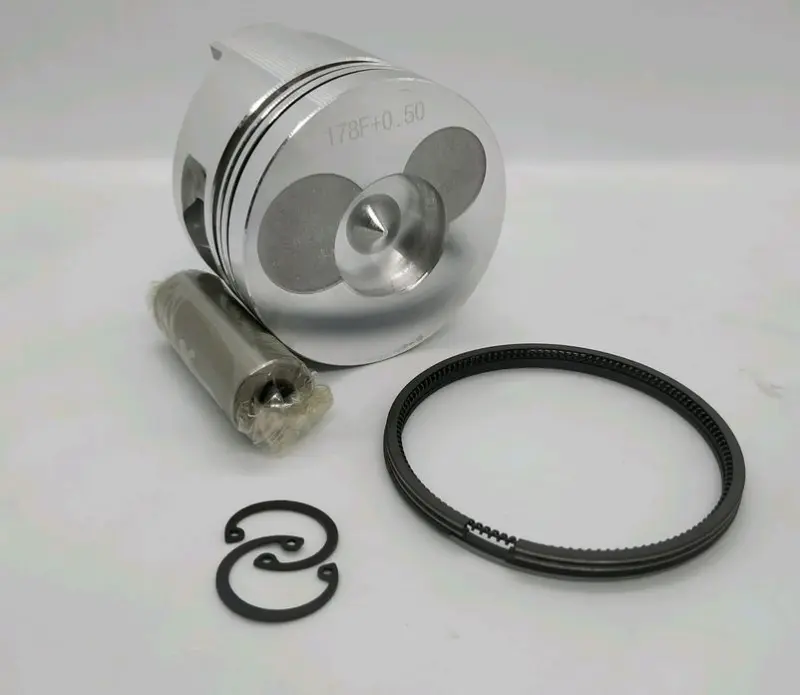

Набор включает поршень, поршневой палец, комплект колец и два стопорных кольца пальца. Такая подборка позволяет заменить сопряженные детали одной группы во время ремонта. На днище поршня предусмотрен профилированный участок камеры сгорания, поэтому при подборе нужно сопоставить форму днища с демонтированной деталью. У поршней семейства 178F встречаются разные исполнения этого участка, и одинаковый диаметр сам по себе не подтверждает взаимозаменяемость.

Поршневой палец соединяет поршень с шатуном, а стопорные кольца удерживают его от осевого смещения. Перед сборкой следует проверить соответствие пальца отверстиям поршня и втулке шатуна. Кольца устанавливаются в канавки соответствующего профиля; их ориентацию, расположение замков и монтажные зазоры определяют по ремонтной документации конкретного двигателя.

Как правильно подобрать

Перед покупкой необходимо подтвердить модель двигателя 178F и измеренный ремонтный диаметр 78,50 мм. Дополнительно сравнивают общую высоту поршня, расстояние от оси пальца до днища, диаметр и длину пальца, количество и профиль канавок под кольца, а также форму камеры на днище. Эти параметры особенно важны, если двигатель ранее ремонтировался или комплектуется деталями разных модификаций.

Поршень 0,50 обычно выбирают при износе цилиндра, появлении задиров, повреждении днища или канавок, потере компрессии и повышенном расходе масла, когда дефект цилиндра устраняется расточкой. Решение о ремонтном размере принимают после дефектовки и измерений. Если цилиндр сохранил номинальный размер либо обработан под 78,25 мм, этот поршень устанавливать нельзя.

Подготовка к установке

Монтаж выполняют на чистом цилиндре после контроля геометрии и финишной обработки поверхности. До сборки проверяют тепловой зазор между поршнем и цилиндром, зазоры колец в замках и канавках, состояние шатуна и посадки пальца. Кольца нельзя устанавливать с перекосом или переносить со старого поршня без проверки. После сборки коленчатый вал должен проворачиваться равномерно, без закусывания. Соблюдение параметров из руководства двигателя помогает восстановить компрессию и избежать повреждения новой поршневой группы при первом запуске.
