Цилиндро-поршневая группа Delta 100, Ø50 мм, посадочный Ø54,3 мм

ЦПГ для ремонта двигателя мопеда Delta 100

Цилиндро-поршневая группа предназначена для восстановления двигателя мопеда Delta 100. Основные параметры исполнения — диаметр поршня 50 мм и посадочный диаметр цилиндра 54,3 мм. Эти размеры необходимо учитывать вместе: первый определяет соответствие поршня цилиндру, а второй — возможность установить цилиндр в предусмотренное посадочное место картера.

Во время работы двигателя поршень перемещается внутри цилиндра, поршневые кольца уплотняют зазор между деталями, а палец соединяет поршень с шатуном. Состояние этой группы непосредственно связано с компрессией, запуском двигателя, устойчивостью его работы и передачей усилия на кривошипно-шатунный механизм. Комплект применяют при ремонте после износа цилиндра и поршня, появления задиров, повреждения колец, канавок поршня или его днища.

Состав комплекта

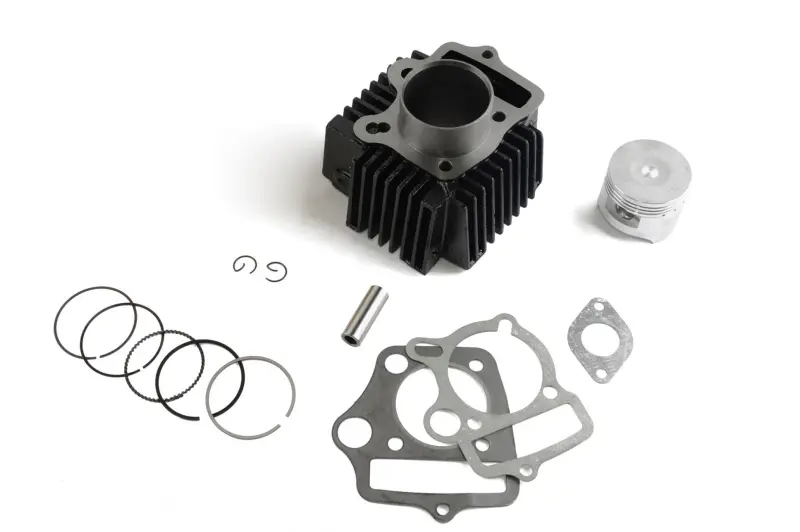

В комплект входят цилиндр с наружным оребрением, поршень, набор поршневых колец, поршневой палец, стопорные кольца и прокладки. Такой набор позволяет заменить взаимосвязанные детали цилиндро-поршневой группы в рамках одного ремонта. Наружные ребра цилиндра увеличивают площадь его поверхности и участвуют в отводе тепла при работе двигателя.

Что проверить при подборе

• Модель применения: исполнение рассчитано на Delta 100; одного внешнего сходства деталей недостаточно для выбора.
• Диаметр поршня: для этой ЦПГ он составляет 50 мм. Размер следует сопоставить с параметрами ремонтируемого двигателя и снятого комплекта.
• Посадочный диаметр: юбка цилиндра имеет размер 54,3 мм. Необходимо проверить соответствующее отверстие картера, поскольку несовпадение не позволит корректно посадить цилиндр.
• Присоединительная геометрия: до сборки сравнивают расположение шпилек, каналов и контуры привалочных плоскостей со старым цилиндром и прокладками.

Обозначение Delta 100 не заменяет проверку размеров конкретного двигателя: на мопедах после предыдущих ремонтов могут стоять детали другого исполнения. Для уверенного подбора измеряют поршень и посадочную часть демонтированного цилиндра, а также проверяют состояние головки, шатуна и посадочного места в картере. Устанавливать цилиндр с усилием при несовпадении диаметра нельзя — сначала требуется выяснить причину расхождения.

Рекомендации по установке

Перед монтажом очищают сопрягаемые поверхности от остатков старых прокладок и загрязнений, проверяют шпильки и отсутствие повреждений на плоскостях картера и головки. Поршневые кольца устанавливают в предназначенные для них канавки без перекручивания, а стопорные кольца поршневого пальца полностью заводят в посадочные канавки. Направление установки поршня и расположение замков колец определяют по конструкции двигателя и требованиям к его сборке.

После размещения прокладок цилиндр устанавливают плавно, не повреждая кольца о кромку гильзы. Головку затягивают равномерно с моментом и последовательностью, предусмотренными для конкретного двигателя. До первого запуска проверяют свободное перемещение механизма, правильность фаз газораспределения и подачу масла. После ремонта двигателю требуется щадящий начальный режим без длительной высокой нагрузки, чтобы новые сопряженные поверхности постепенно приработались.

Эта ЦПГ подходит для планового или восстановительного ремонта Delta 100, когда подтверждены поршень Ø50 мм, посадка цилиндра Ø54,3 мм и соответствующая присоединительная геометрия. Точная проверка перед разборкой и установкой помогает выбрать подходящее исполнение и избежать повторной сборки двигателя.
