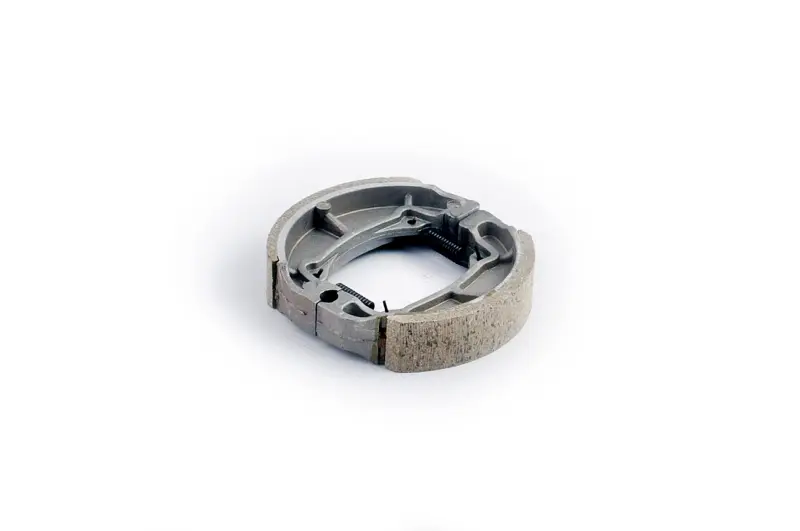

Барабанные тормозные колодки Suzuki AD50 MATATHON ST

Барабанные тормозные колодки Suzuki AD50 MATATHON ST

Колодки предназначены для обслуживания барабанного тормоза скутера Suzuki AD50 семейства Address 50. Деталь устанавливается внутри тормозного барабана и участвует в замедлении скутера за счет трения фрикционных накладок о его внутреннюю поверхность. Это подходящий вариант для планового ремонта или восстановления тормоза, если установленные колодки изношены, изменилось ощущение на рычаге, появились посторонний шум либо вибрация при торможении.

Назначение и устройство

Конструкция состоит из двух дугообразных металлических оснований с фрикционными накладками и возвратными пружинами. При воздействии на тормоз привод раздвигает колодки, накладки прижимаются к внутренней поверхности барабана и создают необходимое трение. После отпускания рычага пружины возвращают колодки в исходное положение. Такая схема относится именно к барабанному механизму: эти колодки не являются деталями дискового суппорта и не работают с открытым тормозным ротором.

Фрикционные накладки постепенно изнашиваются при каждом замедлении и остановке. По мере уменьшения их рабочего слоя тормоз может требовать большего хода рычага, хуже реагировать на привычное усилие, работать с шумом или вибрацией. Чрезмерный износ способен привести к контакту металлической основы с барабаном, снижению тормозного усилия и повреждению его внутренней поверхности. Поэтому состояние колодок оценивают не только по общему пробегу, но и по фактическому поведению тормоза при эксплуатации.

Как правильно подобрать

Обозначение AD50 и совместимость с Suzuki Address 50 задают основное направление подбора, однако у скутеров разных годов и модификаций тормозные механизмы могут отличаться. Перед установкой нужно сопоставить новую деталь со снятыми колодками и самим посадочным местом. Одинаковое название модели без проверки геометрии не заменяет прямого сравнения.

• Тип механизма: на выбранном колесе должен быть установлен барабанный тормоз, а не дисковый суппорт.
• Форма и наружный размер: дуга колодок должна соответствовать внутренней рабочей поверхности барабана.
• Ширина накладок: она должна совпадать с параметрами снятой детали и рабочей дорожки барабана.
• Опорные участки: расположение концов колодок, мест контакта с разжимным кулаком и точек крепления пружин сравнивают со старым набором.
• Место установки: необходимо заранее уточнить, для какого колеса подбирается деталь, поскольку передний и задний механизмы конкретной версии скутера могут иметь разную конфигурацию.

Установка и обслуживание

Замену выполняют после разборки соответствующего барабанного механизма. Перед сборкой проверяют внутреннюю поверхность барабана, состояние возвратных пружин, опорных площадок и подвижность разжимного кулака. Рабочие поверхности накладок и барабана должны оставаться чистыми: попадание масла или другой смазки ухудшает трение. Смазочные материалы применяют только в предусмотренных точках механизма, не допуская их контакта с фрикционным слоем.

После монтажа проверяют правильность посадки обеих колодок и пружин, свободное возвращение привода и отсутствие постоянного подтормаживания колеса. Затем регулируют свободный ход тормозного привода в соответствии с требованиями конкретной версии Suzuki AD50. До обычной эксплуатации следует убедиться в предсказуемой работе тормоза на малой скорости. Колодки MATATHON ST подходят для ремонта барабанной системы Suzuki AD50 при условии совпадения формы, размеров и посадочных участков со снятыми деталями.
