Поршневые кольца 4T CB/CG Ø67,25 мм, 200/250 см³ (0,25) MARATHON ST

Поршневые кольца MARATHON ST для двигателей 4T CB/CG

Комплект предназначен для цилиндро-поршневой группы четырехтактных двигателей семейства CB/CG с заявленным рабочим объемом 200/250 см³. Основной размер для подбора — диаметр 67,25 мм; обозначение варианта — 0,25. Кольца устанавливаются в канавки поршня и во время движения контактируют со стенкой цилиндра. Они участвуют в уплотнении камеры сгорания, поддержании компрессии и регулировании количества масла на поверхности цилиндра. От их состояния зависят герметичность сопряжения поршня с цилиндром, расход масла и стабильность работы двигателя.

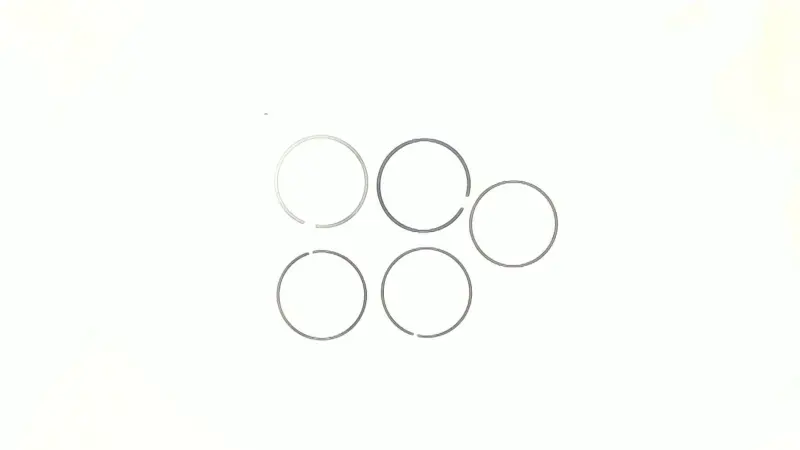

В комплект входят пять разрезных кольцевых деталей. Такая конструкция позволяет собрать предусмотренный набор на один поршень, однако положение и назначение каждой детали необходимо определять по ее профилю и монтажной схеме конкретного двигателя. Поршневые кольца нельзя выбирать только по объему мотора или общему обозначению CB/CG: двигатели одинакового класса могут отличаться фактическим диаметром цилиндра, поршнем и геометрией канавок.

Что проверить перед выбором

• Тип двигателя: комплект рассчитан на четырехтактное применение 4T и обозначен для семейства CB/CG.
• Диаметр: требуемый размер должен составлять именно 67,25 мм. Его сопоставляют с установленным поршнем и фактическим состоянием цилиндра после измерения.
• Вариант 0,25: это обозначение должно соответствовать выбранному поршню и обработанному цилиндру; оно не взаимозаменяемо с размером STD 67,00 мм только на основании близкого диаметра.
• Геометрия канавок: до сборки сравнивают толщину, высоту, профиль и порядок расположения деталей с поршнем, который будет использоваться.
• Состояние цилиндро-поршневой группы: цилиндр проверяют на износ, овальность и конусность, а канавки поршня — на загрязнение, повреждения и чрезмерный зазор. Одной установкой новых колец нельзя компенсировать критический износ сопряженных деталей.

Поводом для диагностики колец могут быть снижение компрессии, потеря тяги, повышенный расход масла или дымность. Эти признаки не указывают исключительно на кольца, поэтому перед ремонтом проверяют цилиндр, поршень, канавки и другие связанные компоненты. Решение о замене принимают после измерений, а не только по внешним проявлениям неисправности.

Рекомендации по установке

Монтаж выполняют на очищенный и проверенный поршень. Из канавок удаляют нагар и загрязнения, не повреждая их боковые поверхности. Каждое кольцо предварительно проверяют в соответствующей канавке: оно должно свободно перемещаться и полностью входить в нее по всей окружности. Для разжатия используют специальные щипцы — чрезмерное растягивание или скручивание способно деформировать либо сломать деталь.

• Перед сборкой поршень и кольца смазывают чистым моторным маслом.
• Установку выполняют снизу вверх: сначала детали маслосъемной группы, затем второе и верхнее компрессионные кольца.
• Если на кольце имеется обозначение стороны установки, его ориентируют к днищу поршня согласно инструкции изготовителя двигателя.
• Замки колец не располагают на одной линии. Их положение задают по схеме для конкретного мотора; в общих технических рекомендациях применяется взаимное смещение примерно на 120°.
• До ввода поршня в цилиндр проверяют свободу движения колец, расположение стыков и отсутствие перекрытия концов расширителя.

Комплект подходит для ремонта только при совпадении диаметра 67,25 мм, варианта 0,25, конструкции поршня и параметров его канавок. Если старые детали невозможно надежно идентифицировать, правильный подбор выполняют после измерения цилиндра и поршня мастером. Такой подход помогает избежать установки неподходящего набора и повторной разборки двигателя.
