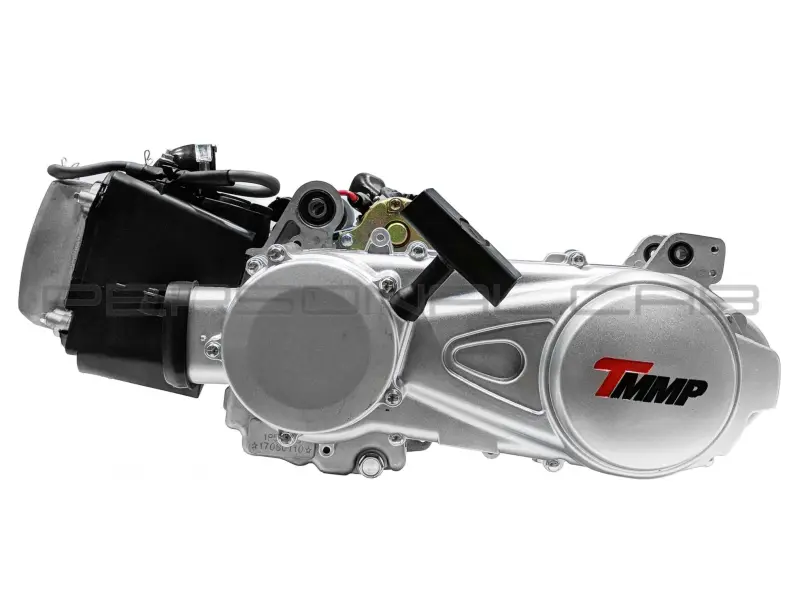

Двигатель ATV 150 1P57QMJ-D с вариатором и реверсом TMMP

Двигатель ATV 150 1P57QMJ-D в сборе

Четырехтактный бензиновый двигатель предназначен для китайских квадроциклов и багги класса 150 см³, в которых применяется силовой агрегат семейства GY6 с обозначением 1P57QMJ-D. Мотор поставляется в сборе с вариаторной трансмиссией, электростартером и механизмом заднего хода. Такое исполнение подходит для комплексной замены силового агрегата, когда ремонт отдельных внутренних деталей двигателя или трансмиссии нецелесообразен.

Одноцилиндровая конструкция и принудительное воздушное охлаждение соответствуют распространенной компоновке техники ATV 150. Вариатор автоматически изменяет передаточное отношение во время движения, поэтому водителю не требуется вручную переключать ступени. Крутящий момент передается ремнем вариатора, а наличие реверса позволяет двигаться назад и упрощает маневрирование квадроцикла на ограниченной площадке. Электростартер обеспечивает запуск от штатной пусковой системы техники.

Конструкция и назначение

• тип — бензиновый четырехтактный двигатель в сборе;
• рабочий объем — 150 см³;
• модель семейства двигателя — 1P57QMJ-D;
• количество цилиндров — один;
• охлаждение — принудительное воздушное;
• трансмиссия — автоматический ременной вариатор CVT;
• предусмотрены электростартер и задний ход;
• диаметр цилиндра — 57,4 мм.

Практические особенности

• Сборное исполнение объединяет двигатель и вариаторную часть, позволяя заменить силовой агрегат без отдельной сборки его основных механизмов.
• Автоматическая вариаторная трансмиссия поддерживает плавное изменение передаточного отношения при разгоне и движении.
• Механизм реверса дает квадроциклу возможность двигаться назад, что особенно полезно при разворотах и выезде из тесного пространства.
• Электрический стартер рассчитан на привычный запуск двигателя органами управления квадроцикла.

Как проверить совместимость

Обозначение 1P57QMJ-D и объем 150 см³ являются основными ориентирами, но для уверенного подбора их недостаточно. Двигатели семейства GY6 встречаются в технике разных производителей и могут отличаться точками крепления, расположением навесных компонентов, подключением проводки, исполнением впуска и выпуска, длиной вариаторного картера и устройством реверса. Перед заказом необходимо сопоставить новый мотор со снятым агрегатом по внешней компоновке и установочным соединениям.

Проверьте расположение и расстояние между крепежными проушинами, способ соединения с рамой, положение выходного привода, конфигурацию механизма заднего хода и доступное пространство в шасси. Отдельно сравните разъемы электростартера и проводки, патрубок впуска, место соединения с выпускной системой, прокладку тросов и шлангов. Совпадение только рабочего объема или общего индекса GY6 не подтверждает установочную совместимость конкретной модификации квадроцикла.

Установка и первый запуск

Монтаж включает фиксацию двигателя в раме, подключение впускной и выпускной систем, электропроводки, органов управления, топливных линий и механизма реверса. До запуска следует заправить предусмотренные производителем технические жидкости, проверить надежность крепежа, свободный ход тросов, правильность соединений и отсутствие помех для подвижных частей. Работы желательно поручить специалисту, знакомому с устройством китайских квадроциклов и вариаторных силовых агрегатов.

Эта модель подходит для восстановления ATV 150 при повреждении двигателя, износе вариаторной части или необходимости заменить силовой агрегат в комплексе. Точная сверка индекса 1P57QMJ-D, реверсивного исполнения и всех установочных соединений помогает избежать переделки рамы, проводки и навесных систем во время монтажа.
