Шестерня заднего хода ATV 125 см³ (3+1) в сборе AMG

Шестерня заднего хода ATV 125 см³ (3+1) в сборе AMG

Деталь предназначена для ремонта механизма реверса в трансмиссии квадроцикла ATV с двигателем класса 125 см³ и коробкой передач схемы 3+1. Такая схема включает три передачи переднего хода и одну заднюю. Шестерня участвует в передаче крутящего момента при выборе реверса и возвращает механизму возможность уверенно включать движение назад. Исполнение в сборе объединяет зубчатую часть и центральный шариковый подшипник, поэтому при подборе нужно рассматривать их как единую конструкцию.

Замена требуется после подтверждённого износа зубьев, сколов, повреждения посадочной зоны или подшипника. Поводом для разборки также могут быть посторонний шум, рывки либо нестабильное включение заднего хода, однако перед покупкой следует проверить весь механизм: похожие признаки способны вызывать соседние шестерни, вал, детали переключения и крепёж. Такой подход помогает устранить настоящую причину неисправности и не оставлять повреждённую сопряжённую деталь рядом с новой шестернёй.

Конструкция и назначение

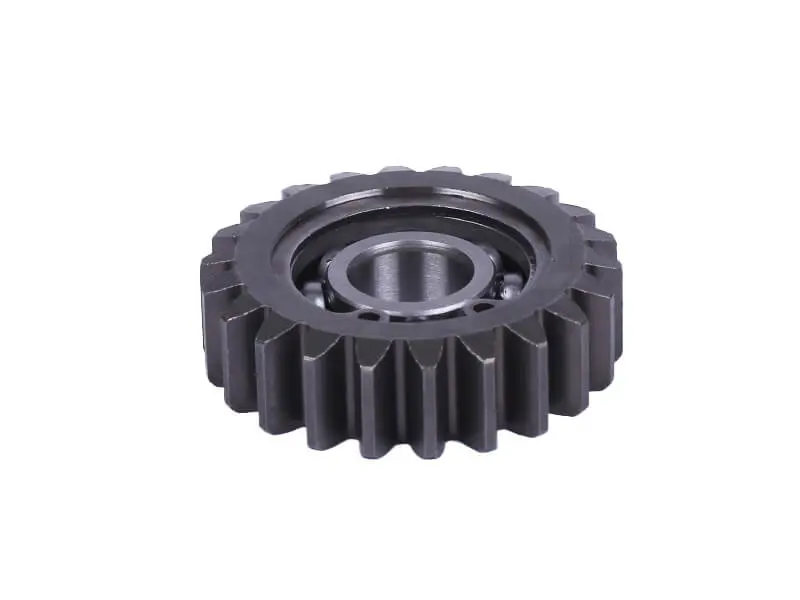

По окружности расположен венец с прямыми наружными зубьями, а в центре установлен шариковый подшипник. Зубчатый венец работает в зацеплении с сопряжённой шестернёй, а подшипник обеспечивает вращение на предусмотренной посадке. Компоновка рассчитана именно на механизм заднего хода коробки 3+1 для ATV 125 см³. Бренд детали — AMG. Для подбора сопоставляют размеры, количество зубьев и параметры подшипника со снятой деталью до начала сборки.

Что проверить при выборе

• Тип коробки: необходима трансмиссия 3+1; обозначение объёма 125 см³ само по себе не подтверждает полную взаимозаменяемость.
• Геометрия шестерни: сравните наружный диаметр, общую ширину, количество и профиль зубьев с прежней деталью.
• Центральная посадка: сопоставьте внутренний и наружный размеры подшипника, его ширину и положение относительно торцов шестерни.
• Положение в механизме: проверьте расположение шестерни, способ фиксации и сопряжение с валом и соседними деталями.
• Состояние пары: убедитесь, что ответные зубья не имеют сколов, заметной выработки или деформации.

У разных квадроциклов одинакового класса могут применяться отличающиеся варианты трансмиссии. Поэтому выбирать шестерню только по объёму двигателя или внешнему сходству нельзя. Самый надёжный ориентир — коробка 3+1 и полное совпадение конструкции со снятой сборкой. Если старая деталь разрушена, размеры снимают с уцелевших посадок и дополнительно сверяют строение механизма.

Рекомендации по установке

Монтаж выполняют при разобранной коробке передач с доступом к механизму реверса. До установки очищают полость от металлических частиц и загрязнений, осматривают вал, посадочное место подшипника, сопряжённые зубья, шайбы и фиксирующие детали. Повреждённые компоненты заменяют одновременно, поскольку перекос, чрезмерный люфт или дефект ответной шестерни способен быстро нарушить нормальное зацепление.

После сборки шестерня должна вращаться свободно, без подклинивания, а зубья — входить в зацепление по всей предусмотренной ширине. Осевой люфт и фиксацию выставляют по требованиям конкретного двигателя; смазочный материал применяют того типа и в том количестве, которые указаны производителем квадроцикла. Перед запуском механизм полезно аккуратно провернуть вручную и проконтролировать включение передач. В эксплуатации задний ход выбирают после полной остановки техники. Деталь подходит для планового восстановления трансмиссии ATV 125 см³ с подтверждённой конфигурацией 3+1, когда требуется заменить шестерню вместе с установленным в ней подшипником.
