Вал переключения передач ATV 125 (3+1) AMG

Вал переключения передач ATV 125 (3+1) AMG

Деталь предназначена для механизма выбора передач квадроцикла ATV 125 с конфигурацией коробки 3+1 — тремя передачами переднего хода и одной задней. Вал воспринимает движение от ножного рычага и передает его дальше к механизму переключения, поэтому исправность его посадочных и взаимодействующих участков напрямую влияет на то, насколько последовательно водитель может выбирать нужный режим. Это позиция для ремонта штатного механизма, а не универсальная деталь для любой техники с обозначением ATV 125.

Назначение и конструкция

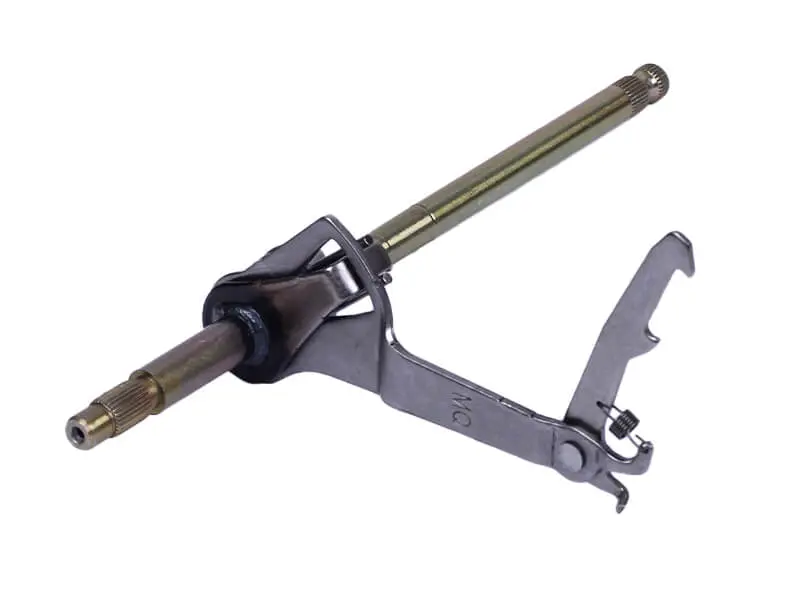

Конструкция объединяет длинный вал со шлицевыми участками, рычажные пластины и пружинный элемент возвратного механизма. Такая компоновка должна совпадать с ответными деталями конкретной коробки: важны не только назначение и обозначение 3+1, но и общая длина, диаметры посадок, профиль и положение шлицов, форма пластин, расположение упоров и ориентация пружины. Даже у внешне похожих квадроциклов ATV 125 встречаются коробки с другой схемой передач и отличающимся механизмом выбора, поэтому подбирать вал только по обозначению модели недостаточно.

Проверка детали нужна, если рычаг получил удар, перестал нормально возвращаться, появился заметный люфт, повредились шлицы или выбор передач стал затрудненным. Подобные признаки не всегда указывают только на вал: одновременно осматривают рычаг, возвратную пружину, фиксаторы, вилки и другие сопряженные детали механизма. Такой подход помогает не оставить внутри коробки причину, которая может мешать корректной работе и после установки новой запчасти.

Что сверить перед покупкой

• Тип техники: квадроцикл ATV 125.
• Схему коробки: именно 3+1, а не вариант 1+1 или иная модификация.
• Геометрию: длину вала, диаметры посадочных участков и расстояния между характерными точками.
• Шлицевые соединения: их расположение, длину, диаметр и профиль относительно снятой детали.
• Рычажную часть: форму пластин, положение зацепов, упоров и возвратной пружины.
• Сопряжение: соответствие посадочным местам и деталям механизма внутри конкретной модификации двигателя.

Установка при ремонте

Перед монтажом очищают посадочные места и проверяют, нет ли задиров, деформации или чрезмерного люфта в сопряжениях. Вал должен устанавливаться без принудительного подгибания пластин и без попыток компенсировать несовпадение размеров. Пружину и рычажные части располагают так же, как в штатной сборке, а зоны трения смазывают материалом, предусмотренным для этого механизма. До окончательной сборки полезно вручную проверить свободный ход, возврат рычага и последовательное включение всех положений коробки.

Этот вал выбирают для восстановления переключения на ATV 125 с коробкой 3+1, когда снятая деталь совпадает по конструкции и посадочным параметрам. Если двигатель уже ремонтировался или на квадроцикле установлена другая модификация силового агрегата, ориентироваться нужно на фактическую конфигурацию механизма. Точное сравнение со старым валом до покупки снижает риск получить похожую, но несовместимую версию.
