Выключатель стоп-сигнала педали тормоза Active с пружиной

Выключатель стоп-сигнала педали тормоза Active

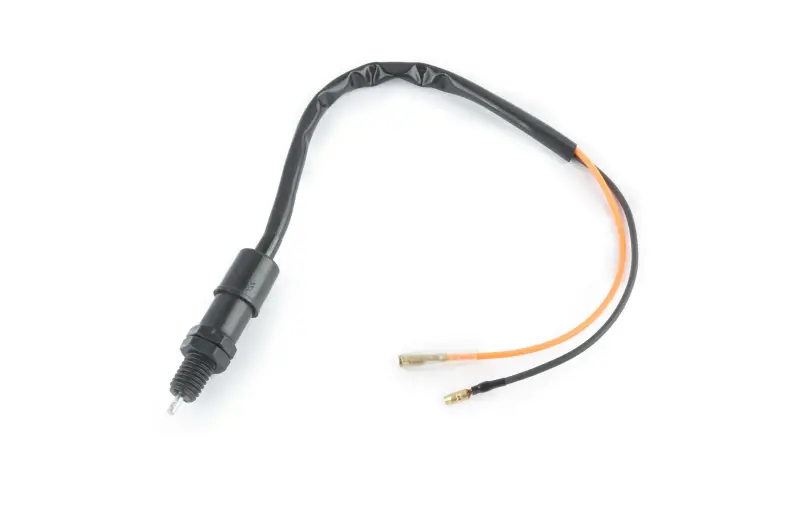

Концевой выключатель, также известный как «лягушка», предназначен для управления задним стоп-сигналом мопеда Active при работе ножного тормоза. Педаль воздействует на подпружиненный привод выключателя, контакты срабатывают, и фонарь сообщает другим участникам движения о торможении. Деталь не создает тормозное усилие и не влияет на механику замедления: ее задача — вовремя включать и выключать световой сигнал.

Конструкция и принцип работы

Выключатель выполнен в цилиндрическом корпусе с резьбовой монтажной частью и регулировочными гайками. Такая схема крепления позволяет установить корпус в штатном кронштейне и настроить момент срабатывания относительно хода педали. Для подключения предусмотрены два провода с раздельными контактными наконечниками. В комплектацию этой версии входит пружина, передающая перемещение от привода заднего тормоза к подвижной части выключателя.

При нажатии на педаль натяжение пружины изменяет положение штока и замыкает контакты, после чего загорается задний стоп-сигнал. Когда педаль возвращается в исходное положение, выключатель должен разомкнуть контакты, а фонарь — погаснуть. Правильная регулировка важна в обоих направлениях: сигнал должен появляться в начале торможения, но не оставаться включенным после полного отпускания педали.

Когда требуется замена

Проверить выключатель стоит, если стоп-сигнал не реагирует на ножной тормоз, включается только при большом ходе педали, работает с перебоями либо продолжает гореть после отпускания. Такие признаки не всегда означают неисправность самой детали: перед заменой следует также проверить лампу, соединения проводов, состояние контактных наконечников, положение корпуса и натяжение пружины. Если регулировка и восстановление соединений не устраняют проблему, установка нового выключателя возвращает штатное управление световым сигналом.

Что сверить при подборе

• Применение: деталь выбирается для мопеда семейства Active с ножной педалью заднего тормоза.
• Крепление: сравните резьбовую часть корпуса, способ фиксации гайками и положение штатного кронштейна.
• Подключение: у выключателя два отдельных провода с контактными наконечниками; их тип должен соответствовать проводке мопеда.
• Прокладка проводов: сопоставьте длину выводов и направление их выхода со старой деталью, чтобы провода укладывались без натяжения и не касались подвижных частей.
• Пружинный привод: проверьте расположение точек зацепления и необходимую рабочую длину пружины на конкретной модификации.

Название Active объединяет несколько исполнений мототехники, поэтому одной общей модели для точного выбора недостаточно. Надежнее сопоставить новый выключатель со снятой деталью и местом установки: значение имеют геометрия корпуса, резьба, расположение гаек, электрические наконечники, длина проводов и схема присоединения пружины. Такое сравнение помогает установить деталь без переделки кронштейна или штатной проводки.

Установка и настройка

Корпус закрепляют в предусмотренном кронштейне, подключают оба провода и соединяют привод с педалью при помощи пружины. Затем положение выключателя на резьбе регулируют так, чтобы контакты уверенно срабатывали при начале нажатия, а после возврата педали полностью отключали стоп-сигнал. Пружина не должна быть чрезмерно натянута в исходном положении, иначе фонарь может гореть постоянно; слишком свободное соединение приводит к запоздалому или нестабильному включению.

После монтажа несколько раз нажмите и отпустите педаль, контролируя работу заднего фонаря на всем ходе. Провода следует уложить по штатной трассе без перегибов, натяжения и контакта с нагревающимися либо движущимися деталями. Финальная проверка должна подтвердить два состояния: стоп-сигнал уверенно загорается при нажатии и полностью гаснет после отпускания педали.
