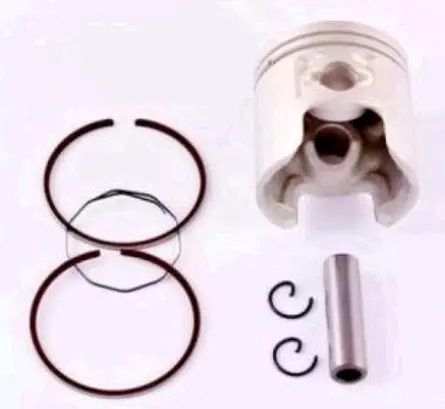

Поршень SUNY mod.B для Suzuki Lets 50 STD Ø41, палец 10 мм

Поршень SUNY mod.B для Suzuki Lets 50 STD Ø41

Поршень предназначен для ремонта цилиндро-поршневой группы скутера Suzuki Lets 50. Исполнение STD обозначает стандартный размер, диаметр поршня составляет 41 мм, а диаметр пальца — 10 мм. Деталь выбирают для двигателя со штатным размером цилиндра, если результаты измерений допускают установку стандартного поршня без перехода на ремонтный диаметр. Вариант mod.B необходимо сопоставить с конструкцией снятой детали и конкретной модификацией мотора.

Назначение детали

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец и шатун. Вместе с кольцами он обеспечивает уплотнение пространства над поршнем. От состояния юбки, днища и кольцевых канавок зависят герметичность цилиндро-поршневой группы и нормальное перемещение детали в цилиндре.

Основанием для замены служат задиры, прогар днища, повреждение юбки, износ канавок и чрезмерный зазор между поршнем и цилиндром. Потеря компрессии также требует диагностики этой группы, однако устанавливать причину следует после разборки и измерений: похожие симптомы могут быть связаны с кольцами, цилиндром, прокладками или другими сопряженными деталями.

Критерии правильного подбора

• Применяемость: поршень заявлен для Suzuki Lets 50. Совпадение марки и рабочего объема не заменяет проверку конкретной версии двигателя.
• Диаметр: размер изделия — 41 мм. Цилиндр измеряют нутромером в нескольких поясах и направлениях, чтобы определить фактический диаметр, конусность и овальность.
• Размер STD: стандартный поршень рассчитан на цилиндр соответствующего штатного размера. Если цилиндр ранее растачивался либо имеет критическую выработку, потребуется другое ремонтное решение.
• Поршневой палец: диаметр составляет 10 мм. Перед установкой проверяют соответствие пальца посадке в поршне, верхней головке шатуна и применяемому игольчатому подшипнику.
• Исполнение mod.B: при сравнении со снятым поршнем учитывают общую высоту, расстояние от оси пальца до днища, форму юбки, расположение окон и кольцевых канавок.

Один номинальный диаметр не подтверждает полную взаимозаменяемость. Два поршня Ø41 мм могут отличаться высотой, профилем днища, положением пальца и другими конструктивными признаками. До покупки желательно снять старую деталь, очистить ее от нагара и выполнить прямое сравнение основных посадочных параметров.

Подготовка и установка

Монтаж выполняют после дефектовки цилиндра, шатуна и сопряженных деталей. Перед сборкой проверяют зазор поршня в цилиндре, торцевые зазоры колец и свободу их движения в канавках. Значения зазоров и направление установки определяют по техническим данным конкретного двигателя. Кольца нельзя чрезмерно разжимать или ставить с перекосом, а стопорные кольца пальца должны полностью занять предусмотренные канавки.

Поршень, кольца, палец и поверхности цилиндра при сборке должны быть чистыми. После монтажа коленчатый вал проворачивают вручную, контролируя свободное движение без заеданий и постороннего упора. Одновременно оценивают состояние цилиндра, игольчатого подшипника верхней головки шатуна, прокладок и уплотнений: установка новой детали вместе с изношенными сопряженными компонентами не устраняет причину повреждения.

SUNY mod.B STD Ø41 с пальцем 10 мм подходит для планового восстановления Suzuki Lets 50 при подтвержденном штатном размере цилиндра. Точное измерение цилиндра и сопоставление геометрии со снятым поршнем помогают выбрать правильный вариант и собрать цилиндро-поршневую группу без несовместимых деталей.
