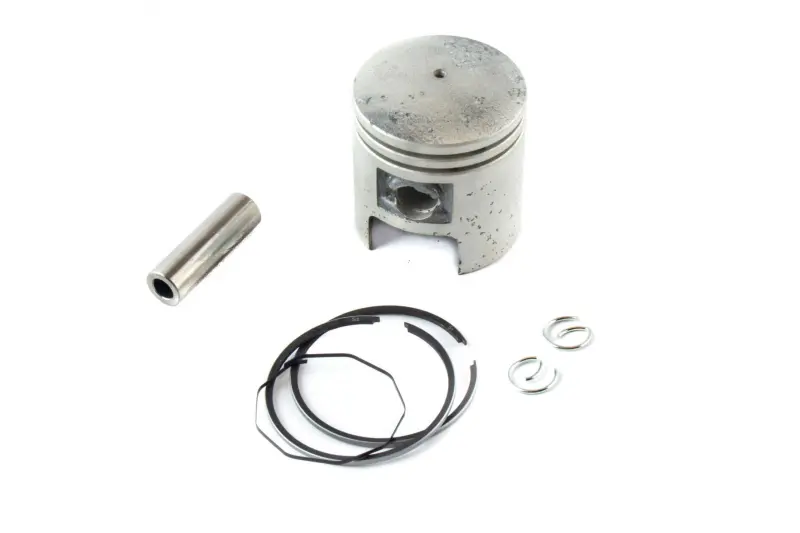

Поршень Suzuki AD50 STD Ø41,00 мм, палец Ø10 мм

Поршень Suzuki AD50 STD Ø41,00 мм, палец Ø10 мм

Деталь предназначена для цилиндро-поршневой группы двухтактного двигателя скутера Suzuki AD50. Диаметр поршня составляет 41,00 мм, диаметр поршневого пальца — 10 мм. Обозначение STD указывает на номинальный размер: поршень рассчитан на цилиндр со штатной геометрией, который не растачивался под увеличенный ремонтный размер. Такой вариант применяют при обслуживании двигателя, когда результаты измерения цилиндра позволяют сохранить стандартный диаметр.

Во время работы поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие на шатун через поршневой палец. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние сопрягаемых поверхностей, канавок и самих колец напрямую влияет на компрессию и стабильность работы двигателя. Стопорные кольца удерживают палец в предусмотренном положении после сборки.

Основные параметры и комплект

• Применение: Suzuki AD50.
• Исполнение: STD, номинальный размер.
• Диаметр поршня: 41,00 мм.
• Диаметр пальца: 10 мм.
• Состав комплекта: поршень, поршневой палец, комплект поршневых колец и стопорные кольца пальца.

Как правильно подобрать поршень

Перед покупкой цилиндр измеряют в нескольких поясах и направлениях, чтобы оценить фактический диаметр, износ, конусность и овальность. Значение 41,00 мм само по себе не заменяет такой проверки: для установки STD цилиндр должен оставаться в допустимых для номинального размера пределах. Если цилиндр уже расточен либо его износ требует механической обработки, необходим поршень соответствующего ремонтного размера, а не стандартное исполнение.

При сравнении со снятой деталью учитывают не только диаметр. Должны совпадать диаметр пальца, общая высота, расстояние от оси пальца до днища, профиль юбки, расположение вырезов, канавок и фиксаторов поршневых колец. Эти особенности определяют положение поршня в цилиндре и работу колец относительно окон двухтактного двигателя. Старый поршень удобно использовать как образец геометрии, но окончательное решение принимают после проверки цилиндра измерительным инструментом.

Рекомендации по установке

Монтаж выполняют на очищенных деталях после осмотра цилиндра, шатуна и посадочного места пальца. До сборки проверяют соответствие колец своим канавкам, их свободное перемещение и зазор в замках по требованиям двигателя. Кольца ориентируют по предусмотренным фиксаторам, не допуская попадания замка на окно цилиндра. Поршневой палец устанавливают без перекоса, а стопорные кольца полностью заводят в посадочные канавки.

При сборке поверхности цилиндра, поршня, пальца и колец смазывают подходящим моторным маслом. После установки коленчатый вал аккуратно проворачивают вручную и убеждаются, что поршень движется свободно, кольца не заедают, а постороннего сопротивления нет. Точные тепловые зазоры и направление установки поршня определяют по техническим требованиям конкретной версии двигателя.

Замена поршня актуальна при снижении компрессии, повреждении юбки или днища, износе канавок и залегании колец. Если на цилиндре есть глубокие задиры или его геометрия вышла за допустимые пределы, установка одного нового поршня проблему не устранит: цилиндр сначала ремонтируют либо заменяют и только затем подбирают размер поршня. Точная проверка перед сборкой помогает получить правильную посадку и избежать повторной разборки двигателя.
