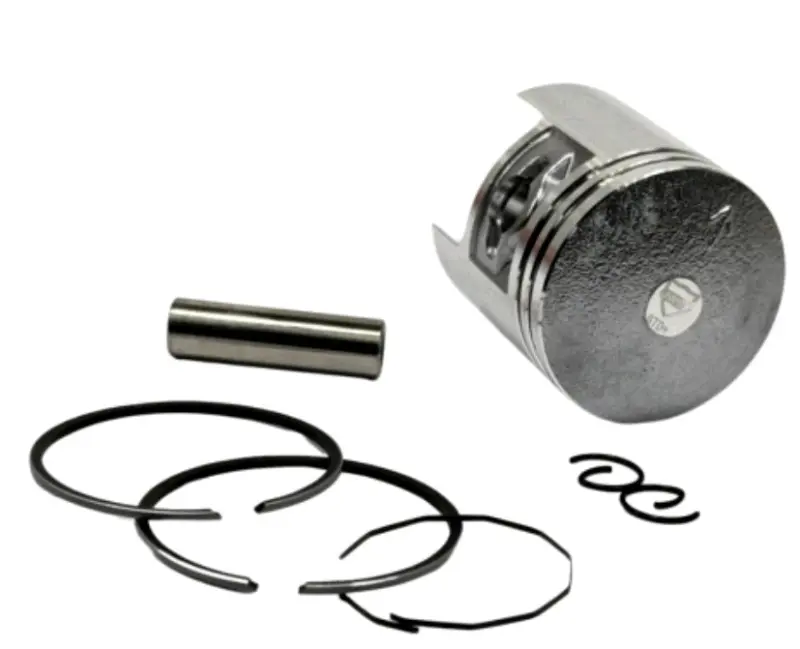

Поршень 2T TB60 / Suzuki Run STD Ø43,00 мм, палец 10 мм

Поршень 2T TB60 / Suzuki Run STD Ø43,00 мм

Поршень предназначен для ремонта двухтактного двигателя TB60, применяемого на скутерах Suzuki Run и совместимых силовых агрегатах соответствующей конструкции. Номинальный диаметр поршня составляет 43,00 мм, а диаметр поршневого пальца — 10 мм. Обозначение STD указывает на стандартный размер: такая деталь нужна для цилиндра штатного размерного ряда, если результаты измерений не требуют расточки и перехода на увеличенный ремонтный поршень.

Назначение в двигателе

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передает усилие шатуну. Установленные в его канавках кольца обеспечивают необходимое уплотнение между поршнем и стенкой цилиндра. От правильного сочетания диаметра, профиля юбки, расположения канавок и общей геометрии зависит нормальная работа цилиндро-поршневой группы.

Для двухтактного двигателя особенно важна конструктивная совместимость поршня с цилиндром: положение юбки и окон связано с процессами наполнения и выпуска. Поэтому одного совпадения диаметра недостаточно. Деталь должна соответствовать именно версии TB60 2T или Suzuki Run, а ее высоту, форму днища, конфигурацию юбки и расположение канавок необходимо сопоставить с демонтированным поршнем.

Основные параметры и подбор

• Тип двигателя: двухтактный, обозначение 2T.
• Применение: двигатель TB60 и Suzuki Run соответствующей модификации.
• Размер поршня: STD Ø43,00 мм — номинальное исполнение, не ремонтное увеличение.
• Диаметр пальца: 10 мм; этот размер должен совпадать с отверстием поршня, пальцем и верхней головкой шатуна.
• Конструктивное соответствие: перед заказом сравните высоту детали, положение отверстия под палец, форму днища, длину и профиль юбки, количество и расположение кольцевых канавок.
• Состояние цилиндра: фактический диаметр, конусность, овальность и зазоры определяют измерением. Надпись STD сама по себе не подтверждает пригодность изношенного цилиндра к дальнейшей работе с номинальным поршнем.

Размер 43,00 мм не следует путать с ремонтными вариантами 43,25, 43,50 или 44,00 мм, которые также встречаются для семейства TB60. Увеличенный поршень нельзя устанавливать в цилиндр стандартного размера без предусмотренной механической обработки. Если цилиндр уже растачивался, ориентируйтесь на результаты точного промера и фактический ремонтный размер, а не только на название модели скутера.

Рекомендации по установке

Перед сборкой цилиндр очищают и проверяют на задиры, выраженную ступень в верхней зоне, износ и повреждения поверхности. Монтажный зазор между цилиндром и поршнем, а также зазоры в замках колец сверяют с требованиями к конкретному двигателю. Кольца устанавливают без чрезмерного растяжения, а их стыки располагают относительно фиксаторов в канавках так, чтобы при движении поршня кольцо не могло попасть в окно цилиндра.

Поршневой палец диаметром 10 мм и его стопорные кольца должны устанавливаться без перекоса. Стопоры полностью заводят в посадочные канавки и проверяют их фиксацию. Ориентацию поршня выбирают по предусмотренным изготовителем меткам и конструкции снятой детали. Перед первым запуском сопрягаемые поверхности смазывают моторным маслом, применяемым в этом двигателе, после чего механизм аккуратно проворачивают вручную для проверки свободного хода.

Такой поршень подходит для восстановления штатной цилиндро-поршневой группы TB60 или Suzuki Run при подтвержденном номинальном размере цилиндра. Точный промер и сравнение геометрии со старой деталью помогают исключить ошибку между внешне похожими стандартными и ремонтными исполнениями.
