Прокладки цилиндра Delta 100 Ø50 мм KOMATCU mod.A, набор

Набор прокладок цилиндра Delta 100 Ø50 мм KOMATCU mod.A

Комплект предназначен для обслуживания цилиндро-поршневой группы четырехтактных мопедов Delta с двигателем объемом 100 см³ и размером цилиндра Ø50 мм. Прокладки уплотняют сопряжения в зоне цилиндра и головки, помогая сохранять компрессию и предотвращать подсос воздуха, утечку смеси и появление мокрых следов на стыках. Набор используют при ремонте верхней части двигателя, снятии цилиндра, замене компонентов поршневой группы и устранении разгерметизации.

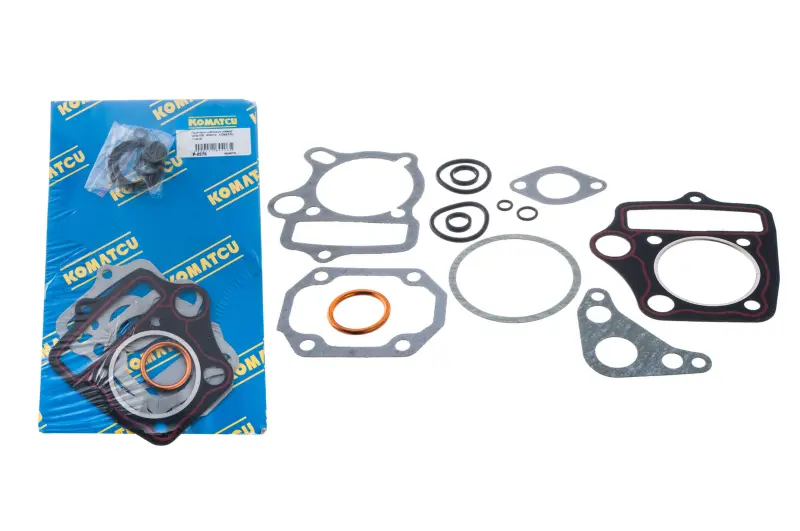

После разборки двигателя старые прокладки могут быть продавлены, разорваны, пересушены либо повреждены во время отделения деталей. Повторная установка такого уплотнения повышает риск неплотного прилегания. Новый комплект позволяет собрать обслуживаемую часть двигателя с прокладками подходящей формы, не вырезая их самостоятельно. В набор входят плоские фасонные прокладки и кольцевые уплотнения разных размеров для соответствующих соединений.

Назначение комплекта

Прокладка головки разделяет плоскости головки и цилиндра и обеспечивает уплотнение этого соединения. Прокладка основания располагается в нижней части цилиндра, на его сопряжении с картером. Другие детали набора применяются на соединениях соответствующей формы в обслуживаемой зоне двигателя. Точное место каждой фасонной прокладки определяют по конфигурации разбираемого агрегата, расположению каналов и отверстий.

• Тип товара: набор прокладок цилиндра и головки цилиндра.
• Применение: китайские четырехтактные мопеды семейства Delta.
• Подтвержденные модели: JH100 и Viper Delta.
• Рабочий объем двигателя: 100 см³.
• Размер цилиндра: Ø50 мм.
• Исполнение комплекта: mod.A.
• Бренд: KOMATCU.

Как проверить совместимость

Название модели мопеда не всегда дает достаточно информации для подбора: после предыдущего ремонта на двигатель могла быть установлена цилиндро-поршневая группа другого размера или исполнения. Перед заказом проверьте фактический диаметр цилиндра, конфигурацию двигателя и вариант ранее установленных прокладок. Для этого сопоставьте наружные контуры, диаметр центрального отверстия, расположение шпилек, масляных каналов и вспомогательных отверстий.

Обозначение Ø50 мм должно соответствовать установленному цилиндру, а исполнение mod.A — геометрии снятого набора. Все технологические отверстия новых прокладок должны совмещаться с каналами и крепежными точками без подрезания и растягивания. Если контуры отличаются, использовать комплект нельзя: смещенная прокладка способна перекрыть канал или не обеспечить равномерное прилегание поверхностей.

Установка при ремонте

Перед сборкой сопрягаемые плоскости очищают от фрагментов прежних прокладок и загрязнений. Работу выполняют аккуратно, чтобы не оставить царапин, задиров и твердых частиц. Поверхности проверяют на повреждения и деформацию, после чего каждую прокладку размещают в предназначенном положении и контролируют совпадение всех отверстий. Прокладка не должна смещаться во время установки цилиндра или головки.

Крепеж затягивают равномерно, соблюдая последовательность и момент, предусмотренные изготовителем конкретного двигателя. Неравномерная или чрезмерная затяжка может вызвать перекос и ухудшить прилегание нового уплотнения. После сборки проверяют сухость стыков, отсутствие подсоса воздуха и прорыва газов, сохранение компрессии и стабильность работы мотора. KOMATCU mod.A подходит для обслуживания Delta 100 Ø50 мм, JH100 и Viper Delta при полном совпадении размера и конфигурации двигателя.
