Впускной патрубок карбюратора Yamaha JOG 3KJ KOMATCU mod. B

Впускной патрубок карбюратора Yamaha JOG 3KJ KOMATCU mod. B

Патрубок предназначен для впускной системы двухтактного скутера Yamaha JOG 3KJ с двигателем объемом 50 см³. Деталь устанавливается между карбюратором и входом двигателя, образуя канал, по которому подготовленная карбюратором топливовоздушная смесь поступает во впускной тракт. Исполнение mod. B следует учитывать при подборе: у внешне похожих деталей могут различаться форма фланца, расположение креплений, посадочная часть под карбюратор и ориентация патрубка.

Назначение и особенности конструкции

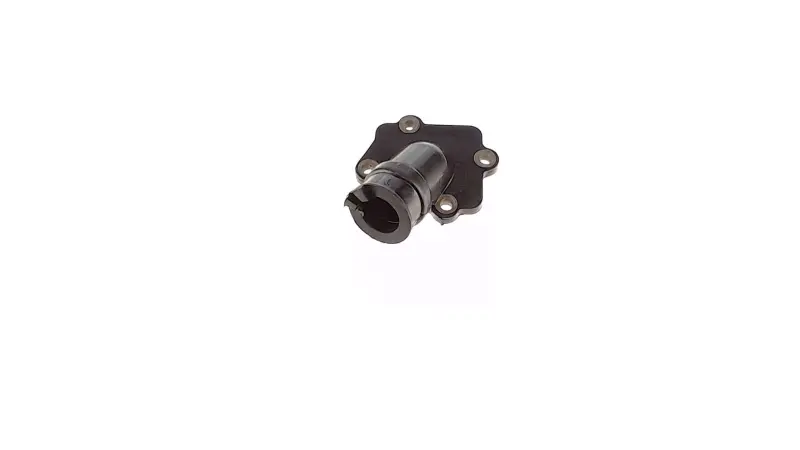

Корпус объединяет цилиндрическую посадочную часть для соединения с карбюратором и фигурный фланец с четырьмя точками крепления. Такая конфигурация соответствует расположению патрубка во впускной системе Yamaha JOG 3KJ. Через внутренний канал проходит вся смесь после карбюратора, поэтому состояние соединений непосредственно влияет на герметичность участка между карбюратором и двигателем.

Исправный патрубок должен плотно прилегать к сопрягаемой поверхности и надежно удерживать карбюратор без перекоса. Трещины, потеря эластичности, деформация посадочного участка или неплотность по фланцу способны вызвать подсос воздуха после карбюратора. В результате фактический состав смеси меняется без соответствующей подачи топлива. Это может проявляться затрудненным запуском, нестабильным холостым ходом, зависанием оборотов или ухудшением реакции двигателя. Такие симптомы не указывают только на патрубок, однако при диагностике впуска его состояние и места соединений необходимо проверять вместе с карбюратором и уплотнением.

Как проверить совместимость перед покупкой

• Модель техники: базовая совместимость заявлена для Yamaha JOG 3KJ; обозначение 3KJ необходимо сверить с конкретной модификацией скутера.
• Исполнение детали: товар относится к версии mod. B, поэтому одной общей надписи JOG для точного выбора недостаточно.
• Крепежная геометрия: сравните контур фланца, количество и взаимное расположение четырех отверстий с демонтированным патрубком.
• Посадка карбюратора: сопоставьте внутренний и наружный диаметры цилиндрической части, ее длину и способ фиксации карбюратора.
• Положение после монтажа: проверьте направление раструба относительно двигателя, рамы и соседних деталей, чтобы карбюратор располагался без натяга и перекоса.

Для скутера с нестандартным карбюратором, измененным впуском или ранее установленными нештатными деталями подбор только по названию модели нежелателен. В этом случае решающими становятся фактические размеры и геометрия старого патрубка. Измерения выполняют до заказа, не ориентируясь лишь на внешнее сходство.

Установка и контроль после замены

Монтаж выполняют на остывшем двигателе. Сопрягаемую поверхность очищают от загрязнений и остатков старого уплотнения, после чего проверяют состояние применяемой прокладки и крепежа. Фланец устанавливают без перекоса, а крепления затягивают равномерно. Чрезмерное усилие недопустимо: оно может деформировать фланец, повредить резьбу или нарушить прилегание. Точное усилие затяжки следует брать из сервисных данных конкретной версии Yamaha JOG.

После фиксации патрубка карбюратор устанавливают ровно и надежно закрепляют в цилиндрической посадочной части. Соединение не должно испытывать боковую нагрузку от корпуса воздушного фильтра, тросов или шлангов. Перед запуском проверяют правильность сборки впуска, отсутствие незакрепленных деталей и свободный ход привода карбюратора. После запуска оценивают устойчивость холостого хода и герметичность соединений. Такой порядок помогает заменить изношенный коллектор без нарушения положения карбюратора и восстановить штатный путь подачи смеси во впуск двигателя.
