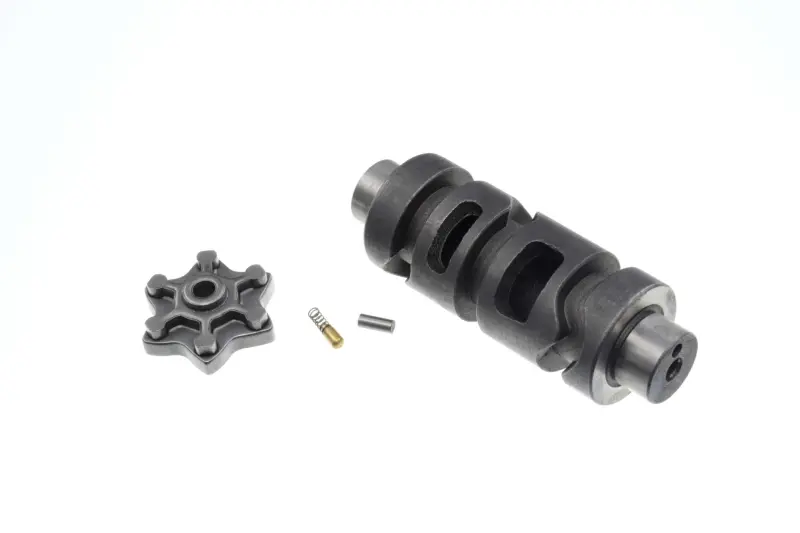

Копирный вал КПП 4T CG125/150 со звездой KOMATCU mod.A

Копирный вал КПП 4T CG125/150 со звездой KOMATCU mod.A

Копирный вал предназначен для механизма переключения передач четырехтактных двигателей семейства CG125/150. Деталь находится внутри коробки передач и задает последовательное перемещение вилок при выборе ступеней. Фигурные направляющие на цилиндрической части преобразуют поворот вала в осевое движение вилок, которые переводят соответствующие шестерни в нужное положение. Версия mod.A поставляется со звездой, участвующей в пошаговой фиксации положений механизма переключения.

Назначение и принцип работы

При воздействии на рычаг переключающий механизм поворачивает копирный вал на заданный угол. Штифты вилок следуют по профилю направляющих, поэтому каждая вилка перемещается в предусмотренной последовательности. Звезда на торце взаимодействует с фиксирующим механизмом и помогает останавливать вал в положении выбранной передачи. От состояния направляющих, опорных участков и торцевых деталей зависит корректность перемещения вилок и четкость фиксации каждой позиции.

Замена копирного вала может потребоваться при повреждении направляющих, износе опорных поверхностей, деформации детали либо нарушении геометрии звезды. Такие дефекты способны сопровождаться затрудненным выбором ступеней, неполным перемещением вилок или нестабильной фиксацией положения. Перед ремонтом следует проверить и соседние детали: вилки, их штифты, фиксатор звезды, пружину и элементы привода от педали. Это позволяет отделить неисправность самого вала от люфтов, износа или неправильной сборки других частей механизма.

Как проверить совместимость

Обозначение CG125/150 указывает на семейство четырехтактных двигателей, однако внутри него встречаются разные исполнения коробки передач. Для правильного выбора недостаточно ориентироваться только на объем двигателя или название мотоцикла. Снятый вал необходимо сопоставить с новой деталью по общей форме, расположению и профилю направляющих, диаметрам и длине опорных участков, конструкции обоих торцов, способу установки звезды и взаимному положению фиксирующих деталей.

• Тип детали: копирный вал механизма переключения КПП.
• Применение: четырехтактные двигатели семейства CG125/150.
• Исполнение: mod.A.
• Конфигурация: версия со звездой переключения.
• Бренд: KOMATCU.

Особое внимание требуется при замене неполного варианта на версию со звездой. Следует убедиться, что форма звезды, количество и расположение ее выступов, посадка на торце и сопряжение с фиксатором соответствуют прежней конструкции. Само слово «звезда» в названии относится к механизму выбора передач, а не к ведущей или ведомой звезде цепного привода.

Установка и контроль после сборки

Монтаж связан с разборкой коробки передач, поэтому до окончательной сборки необходимо очистить посадочные места и проверить свободное перемещение всех сопряженных деталей. Вилки устанавливают в соответствующие направляющие без перекоса, после чего вал аккуратно проворачивают через все предусмотренные положения. Перемещение должно быть последовательным, без закусывания и выхода штифтов вилок из своих дорожек. Звезда и фиксатор должны занимать устойчивое положение на каждой ступени.

До закрытия картера полезно проконтролировать осевой люфт, правильность установки опор, пружин и крепежа, а также соответствие взаимного положения валов и вилок схеме конкретного двигателя. Принудительный поворот при сопротивлении недопустим: сначала устраняют перекос или ошибку сборки. Копирный вал KOMATCU mod.A подходит для ремонта CG125/150 только при совпадении всей геометрии механизма, поэтому сравнение со снятой деталью остается главным условием точного подбора.
