Колодки барабанного тормоза Delta, Yamaha YB100 KOMATCU mod.A

Колодки барабанного тормоза Delta, Yamaha YB100 KOMATCU mod.A

Комплект предназначен для обслуживания барабанного тормозного механизма мопедов Delta и мотоциклов Yamaha YB100. Две дугообразные колодки устанавливаются внутри тормозного барабана и взаимодействуют с его внутренней поверхностью. При нажатии на педаль или рычаг привод поворачивает разжимной кулачок, колодки расходятся, а их фрикционные накладки прижимаются к барабану. Возникающее трение замедляет вращение колеса. После снятия усилия возвратные пружины сводят колодки и освобождают барабан.

Конструкция и назначение

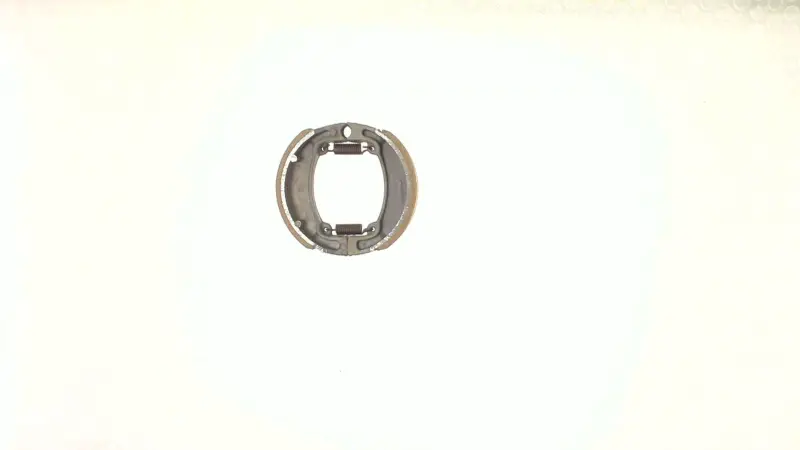

Модель KOMATCU mod.A состоит из двух колодок с дугообразными фрикционными накладками и возвратных пружин. Такая форма соответствует принципу работы барабанного тормоза: накладки контактируют не с плоским диском, а с цилиндрической поверхностью внутри ступичного барабана. Поэтому изделие нельзя подбирать вместо дисковых колодок, даже если техника имеет похожее обозначение модели.

Колодки заменяют при предельном износе накладок, их повреждении, неравномерной выработке или ухудшении работы исправного и правильно отрегулированного тормозного механизма. Поводом для разборки также могут быть увеличенный ход привода, нестабильное торможение либо необходимость частой регулировки. Окончательное решение принимают после осмотра колодок, барабана, кулачка и пружин: похожие проявления иногда связаны не только с накладками, но и с другими деталями механизма.

Что проверить при подборе

• Тип тормоза: изделие рассчитано на барабанный механизм и работает внутри барабана.
• Модель техники: в применяемости позиции указаны мопеды Delta и Yamaha YB100.
• Форма колодок: сравните наружный контур, расположение опорных участков и мест крепления пружин со снятой парой.
• Размер посадочного места: перед установкой сопоставьте фактический диаметр и ширину старых колодок с новой деталью.
• Исполнение: обозначение mod.A относится к конкретному варианту товара, поэтому одной записи названия модели техники недостаточно для выбора.

Сверка формы и размеров особенно важна для техники, которая ранее ремонтировалась: на ней могло быть установлено колесо, ступица или тормозная панель другого исполнения. Колодки должны свободно размещаться на опорах, правильно взаимодействовать с разжимным кулачком и не требовать изменения посадочных деталей.

Установка и проверка

Замену выполняют парой, чтобы обе накладки работали совместно в одном барабане. После снятия колеса и тормозной панели очищают внутреннюю полость от продуктов износа, осматривают поверхность барабана, опоры, кулачок и состояние пружин. На фрикционные накладки и внутреннюю поверхность барабана не должны попадать масло, смазка или другие загрязнения, способные нарушить стабильный контакт.

При сборке колодки устанавливают в штатные опорные точки, а пружины располагают без перекоса. После монтажа проверяют свободное вращение колеса, возврат привода в исходное положение и регулируют свободный ход в соответствии с устройством конкретной техники. Перед обычной поездкой тормоз проверяют на малой скорости в контролируемых условиях. Новым накладкам требуется корректное сопряжение с поверхностью используемого барабана, поэтому в начальный период следует контролировать работу механизма и при необходимости повторно проверить регулировку.

Эта модель подходит для планового ремонта барабанного тормоза Delta или Yamaha YB100 при совпадении исполнения. Точная сверка снятых колодок, барабана и тормозной панели помогает выбрать подходящую деталь и восстановить штатную работу привода без переделки посадочных мест.
