Пружина концевика педали заднего тормоза Delta VDK

Пружина привода концевика педали заднего тормоза Delta VDK

Эта пружина связывает педаль заднего тормоза с механическим выключателем стоп-сигнала на мопедах семейства Delta. При нажатии на педаль она передает перемещение на шток концевика, благодаря чему задний стоп-фонарь включается в нужный момент. После отпускания педали тяга ослабевает, выключатель возвращается в исходное состояние, а стоп-фонарь гаснет. Деталь не создает тормозное усилие и не заменяет основную возвратную пружину педали: ее задача — согласовать движение педали с работой выключателя.

Назначение и конструкция

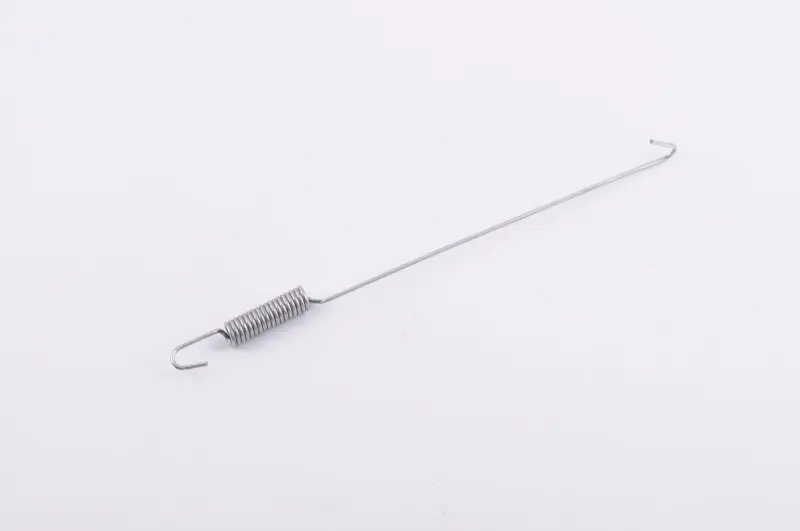

Пружина выполнена как длинная тяга с витой упругой частью и крючками на обоих концах. Один крючок устанавливается в штатную точку на приводе педали, второй соединяется со штоком выключателя. Витая часть сохраняет подвижную связь между деталями: ход педали передается концевику без жесткого соединения, а небольшая разница в перемещении компенсируется упругостью пружины. Такая схема позволяет выключателю срабатывать от ножного заднего тормоза и не мешает полному ходу педали.

Позиция предназначена для мопедов семейства Delta с ножным приводом заднего тормоза и пружинной связью между педалью и концевиком. У техники разных годов выпуска и сборок расположение выключателя и геометрия креплений могут различаться, поэтому одного названия модели для точного выбора недостаточно.

Когда требуется замена

Проверить эту деталь стоит, если стоп-фонарь не реагирует на заднюю педаль, включается только при слишком большом ходе, продолжает гореть после отпускания либо работает нестабильно. Причиной может быть обрыв пружины, разогнутый крючок, потеря упругости, неправильное зацепление или смещение регулировки выключателя. Если пружина слетела со штатной точки, сначала проверяют целостность обоих крючков и креплений: повторная установка поврежденной детали обычно не обеспечивает устойчивого срабатывания.

• Обрыв или отсутствие тяги: движение педали не передается штоку, поэтому задний тормоз не включает стоп-фонарь.
• Растяжение или деформация: выключатель может срабатывать поздно либо не возвращаться в исходное положение.
• Неверное положение крючков: пружина цепляется за соседние детали, меняет рабочую длину или соскакивает при ходе педали.

Как проверить совместимость

Перед покупкой сопоставьте новую пружину со снятой деталью и с точками крепления на мопеде. Сравнивают общую рабочую длину без растяжения, длину прямого участка, диаметр витой части, форму и направление загиба обоих крючков. Важно, чтобы пружина соединяла педаль и шток без постоянного чрезмерного натяжения, но начинала тянуть выключатель сразу после начала рабочего хода. Обозначение Delta VDK помогает определить вариант, однако не отменяет сравнение геометрии при ремонте техники с измененной педалью, кронштейном или ранее установленным нештатным выключателем.

Установка и настройка

Пружину ставят между штатным ушком педали либо ее рычага и подвижным штоком концевика. Крючки должны полностью войти в отверстия, а прямой участок — проходить свободно, без бокового изгиба и контакта с подвижными соседними деталями. После монтажа педаль несколько раз нажимают рукой и убеждаются, что пружина не заедает, не соскакивает и не остается натянутой так, чтобы стоп-фонарь горел постоянно.

Момент включения настраивают положением самого выключателя и его регулировочной гайкой. Стоп-фонарь должен загораться после начала нажатия на заднюю педаль и полностью гаснуть при ее отпускании. Форму пружины для настройки не изменяют: подгибание крючков или растягивание витков меняет рабочую длину и может дать нестабильный результат. Если после правильной установки сигнал не работает, дополнительно проверяют концевик, его разъемы, лампу и проводку.
