Датчик уровня топлива Honda LEAD KOMATCU (mod.B)

Датчик уровня топлива Honda LEAD KOMATCU (mod.B)

Датчик предназначен для контроля количества топлива в баке скутера Honda LEAD и передачи соответствующего сигнала на указатель приборной панели. Деталь помогает водителю следить за остатком бензина без постоянного открытия бака. Исполнение KOMATCU mod.B рассчитано на замену датчика подходящей конфигурации при ремонте топливной системы и восстановлении корректной работы указателя уровня.

Конструкция и принцип работы

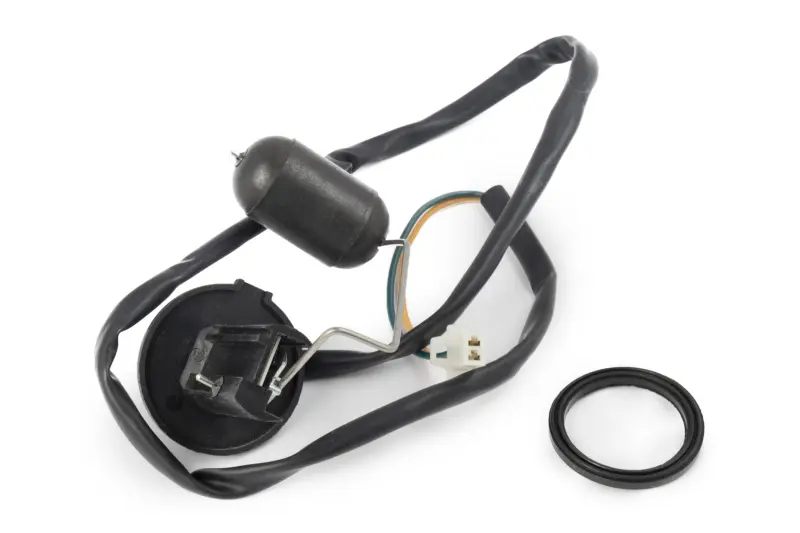

Датчик выполнен как единый узел с круглым установочным основанием, поплавком на металлическом рычаге, проводкой и электрическим разъемом. При изменении количества топлива поплавок перемещается вместе с его уровнем, а рычаг передает это движение чувствительной части датчика. Сформированный сигнал используется указателем на панели приборов, поэтому свободный ход поплавка и правильное положение детали в баке имеют непосредственное значение для показаний.

В конструкции предусмотрено уплотнительное кольцо для зоны соединения с баком. Оно располагается между сопрягаемыми поверхностями и помогает обеспечить плотную посадку. При монтаже кольцо должно лежать ровно, без перекручивания и смещения. Состояние посадочной поверхности также следует проверить: загрязнения и остатки старого уплотнения могут помешать правильной установке.

Что проверить при подборе

Название Honda LEAD охватывает разные поколения и модификации скутеров, поэтому одной модели в названии недостаточно для безошибочного выбора. Исполнение mod.B необходимо сопоставить со снятым датчиком. Сравните форму и диаметр установочного основания, расположение фиксирующих элементов, длину и изгиб поплавкового рычага, размер поплавка, направление выхода проводов, количество контактов и геометрию разъема. Эти признаки влияют как на возможность монтажа, так и на перемещение поплавка внутри конкретного бака.

• Назначение: контроль уровня топлива в баке скутера.
• Совместимость: Honda LEAD при совпадении исполнения установленной детали.
• Версия: mod.B.
• Конструкция: поплавок с рычагом, установочное основание, проводка и разъем.
• Товарный бренд: KOMATCU.

Замена и установка

Проверка датчика актуальна, если указатель уровня перестал изменяться после заправки, остается в одном положении, показывает явно неверный остаток либо меняет показания рывками. Такие симптомы не всегда означают неисправность только самого датчика: перед заменой полезно осмотреть разъем, контакты и проводку скутера. Это позволяет исключить плохое соединение и повреждения проводов, которые могут давать похожий результат.

Перед снятием детали обеспечивают безопасный доступ к баку и очищают участок вокруг установочного отверстия, чтобы загрязнения не попали внутрь. После демонтажа старого датчика следует сравнить обе детали непосредственно рядом. Поплавковый рычаг нельзя принудительно разгибать или подгонять: изменение его геометрии способно нарушить траекторию движения и соответствие показаний фактическому уровню топлива.

Во время установки поплавок и рычаг аккуратно вводят в бак, не допуская удара о стенки и внутренние детали. Основание устанавливают в предусмотренном положении, уплотнительное кольцо равномерно размещают в посадочной зоне, а разъем соединяют без натяжения проводов. После сборки проверяют плотность места установки и реакцию указателя на изменение уровня. Если конфигурация снятой детали отличается по основанию, рычагу или подключению, выбирать этот вариант только по названию Honda LEAD не следует.

KOMATCU mod.B подходит для ремонта Honda LEAD, где применяется датчик такой же формы и схемы установки. Тщательное сравнение механической части и разъема до монтажа помогает избежать несовместимости и сохранить свободное перемещение поплавка внутри бака.
