Датчик уровня топлива KOMATCU mod.B для GY6 125/150

Датчик уровня топлива KOMATCU mod.B для GY6 125/150

Предназначен для контроля количества бензина в баке четырехтактного скутера и передачи данных на штатный указатель приборной панели. Модель применяется на технике семейства GY6 с двигателями объемом 125 и 150 см³, в том числе 152QMI и 157QMJ. Исполнение mod.B следует учитывать при подборе: у скутеров с одинаковым типом двигателя могут различаться бак, посадочное место и подключение датчика.

Назначение и принцип работы

Внутри бака находится поплавок на металлическом рычаге. Когда уровень бензина меняется, поплавок поднимается или опускается, рычаг перемещает чувствительную часть датчика, а полученный сигнал поступает к указателю топлива. Такая конструкция позволяет водителю следить за запасом бензина по приборной панели, не открывая бак для ручной проверки.

Замена датчика актуальна, если указатель постоянно остается в одном положении, не реагирует после заправки, показывает пустой бак при наличии бензина либо меняет показания с заметными пропусками. Перед заменой полезно проверить разъем, проводку и сам указатель: похожие симптомы возникают не только из-за датчика. Если соединения исправны, а перемещение поплавка не вызывает нормального изменения показаний, устанавливают подходящую по конструкции деталь.

Совместимость и критерии выбора

• Тип техники: китайские четырехтактные скутеры семейства GY6.
• Рабочий объем двигателя: 125 или 150 см³.
• Обозначения двигателей: 152QMI и 157QMJ.
• Исполнение: mod.B.
• Подключение: провод с трехконтактным разъемом.

Обозначение двигателя помогает сузить выбор, но не заменяет сравнение со снятой деталью. Перед установкой сопоставьте диаметр и форму посадочной части, расположение фиксирующих выступов, длину и изгиб рычага, форму поплавка, направление выхода провода и конфигурацию разъема. Особенно важно проверить свободное пространство внутри бака: рычаг должен перемещаться по предусмотренной траектории и не упираться в стенку.

Не следует подбирать датчик только по объему двигателя или общему обозначению GY6. На разных рамах и модификациях скутеров могут использоваться баки иной формы, а варианты датчиков отличаются геометрией рычага и способом фиксации. Исполнение mod.B выбирают при совпадении этих признаков со штатной деталью.

Конструкция и установка

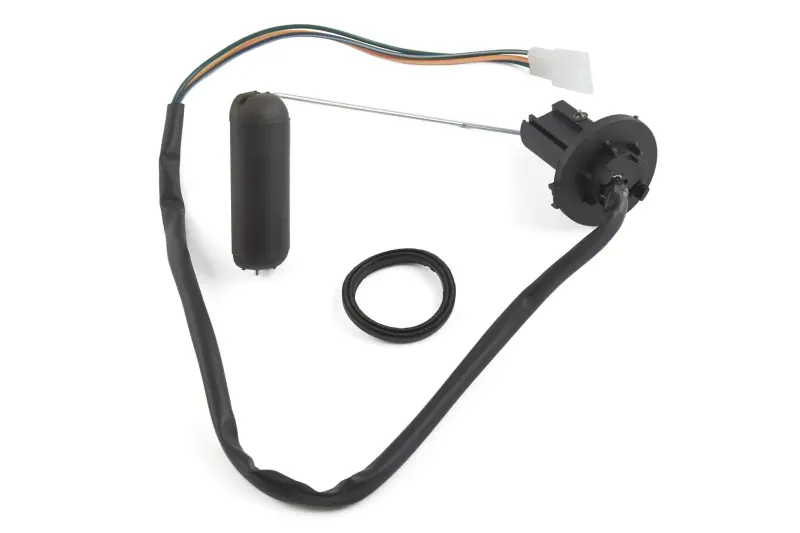

Датчик выполнен как единая конструкция с продолговатым поплавком, тонким металлическим рычагом, круглой посадочной головкой и проводом подключения. Перед монтажом проверьте, что поплавок не поврежден, рычаг не деформирован и двигается без заеданий. Изменять форму рычага без необходимости не стоит: его геометрия определяет положения, соответствующие пустому и наполненному баку.

Посадочное место очищают от загрязнений, а уплотнение проверяют на целостность и правильное положение. Головку устанавливают в той же ориентации, что и снятый датчик, после чего надежно фиксируют и соединяют разъем без натяжения провода. Проводку размещают так, чтобы она не пережималась деталями корпуса и не касалась подвижных частей. После сборки проверяют реакцию штатного указателя на изменение положения поплавка и осматривают место установки.

KOMATCU mod.B подходит для ремонта системы индикации топлива на совместимом GY6 125/150 при точном совпадении посадки, рычага и трехконтактного подключения. Тщательное сравнение со старым датчиком помогает сохранить корректный диапазон перемещения поплавка и нормальную работу указателя после установки.
