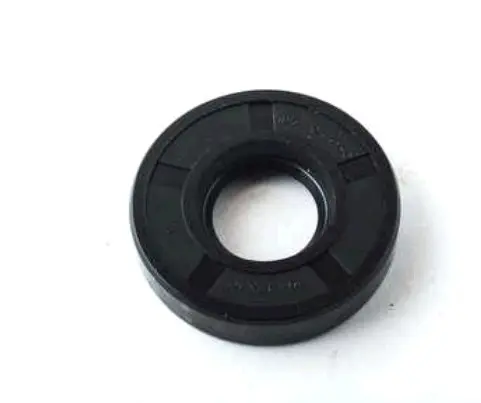

Сальник коленвала МИНСК 12V 20×47×10 JING mod.A

Сальник коленвала МИНСК 12V 20×47×10 JING mod.A

Предназначен для герметизации места выхода коленчатого вала в двигателе мотоцикла МИНСК 12V. Контактная кромка работает по вращающейся поверхности вала, а наружная часть удерживается в посадочном отверстии картера. Такое уплотнение помогает сохранять смазочный материал внутри механизма и ограничивает проникновение загрязнений со стороны вала.

Назначение и параметры

Размер сальника составляет 20×47×10 мм: 20 мм — внутренний диаметр под вал, 47 мм — наружный диаметр под посадочное отверстие, 10 мм — ширина детали. Все три значения важны одновременно. Совпадение только внутреннего либо наружного диаметра не обеспечивает правильную посадку: неподходящая ширина может изменить положение уплотняющей кромки относительно рабочей поверхности коленвала.

Исполнение JING mod.A рассчитано на мотоциклы МИНСК с обозначением 12V. В товарных характеристиках эта применяемость связана с отечественными двухтактными мотоциклами МИНСК объемом 125 см³. При выборе нужно учитывать конкретную модификацию двигателя: одинаковое название семейства мотоциклов не всегда означает одинаковые посадочные размеры деталей разных выпусков.

Что проверить перед заказом

• Место установки: требуется именно сальник коленчатого вала, а не уплотнение другого вала или крышки двигателя.
• Внутренний диаметр: номинальный размер под вал должен составлять 20 мм.
• Наружный диаметр: посадочное отверстие должно соответствовать размеру 47 мм.
• Ширина: предусмотренная глубина установки должна подходить для сальника шириной 10 мм.
• Модификация техники: необходимо подтвердить исполнение МИНСК 12V и соответствие варианту JING mod.A.

Размеры снятого сальника лучше проверять после очистки от масла и отложений. Изношенная кромка способна исказить оценку внутреннего диаметра, поэтому надежнее сопоставлять номинальные размеры 20×47×10 мм с ремонтной документацией мотоцикла и параметрами посадочного места. Если двигатель ранее ремонтировался или в картер устанавливались нестандартные детали, ориентироваться только на модель мотоцикла недостаточно.

Установка и замена

Перед монтажом осматривают вал и посадочное отверстие. На поверхности, по которой работает кромка, не должно быть выраженных рисок, заусенцев и следов выработки. Радиальное уплотнение нормально работает на гладкой и круглой поверхности; глубокая канавка на валу может стать причиной повторного появления течи даже после установки новой детали. Посадочное отверстие очищают от остатков старого уплотнения и загрязнений.

Сальник устанавливают ровно, без перекоса, распределяя усилие по его наружной окружности. Удары по одной точке и давление на внутреннюю кромку могут деформировать деталь. При прохождении через резьбу, шлицы или острые края уплотняющую кромку защищают от порезов. Ее рабочую поверхность перед первым запуском смазывают составом, предусмотренным для этого двигателя. Ориентацию сальника выбирают по ремонтной документации и положению прежней детали, поскольку сторона установки определяется задачей удержания масла внутри картера.

Поводом для проверки уплотнения служат следы масла возле выхода коленвала, повреждение кромки, деформация наружной части или повторная течь после разборки двигателя. Одновременно оценивают состояние вала и посадочного места: замена одного сальника не устранит проблему, если поверхность контакта имеет заметную выработку. Модель 20×47×10 JING mod.A подходит для планового восстановления двигателя МИНСК 12V, когда подтверждены назначение, все три размера и конкретная модификация мотоцикла.
