Реле поворотов ZUNA для 4T GY6 50–150, 3 провода

Реле поворотов ZUNA для 4T GY6 50–150, 3 провода

Реле управляет прерывистым включением указателей поворота на скутерах с четырехтактной платформой GY6 в диапазоне 50–150 см³. После перевода рулевого переключателя влево или вправо оно формирует повторяющиеся импульсы, благодаря которым соответствующие лампы не горят постоянно, а мигают. Деталь предназначена для ремонта штатной системы световой сигнализации, когда установленное реле перестало задавать нормальный ритм либо имеет поврежденный корпус, проводку или разъем.

Конструкция и место установки

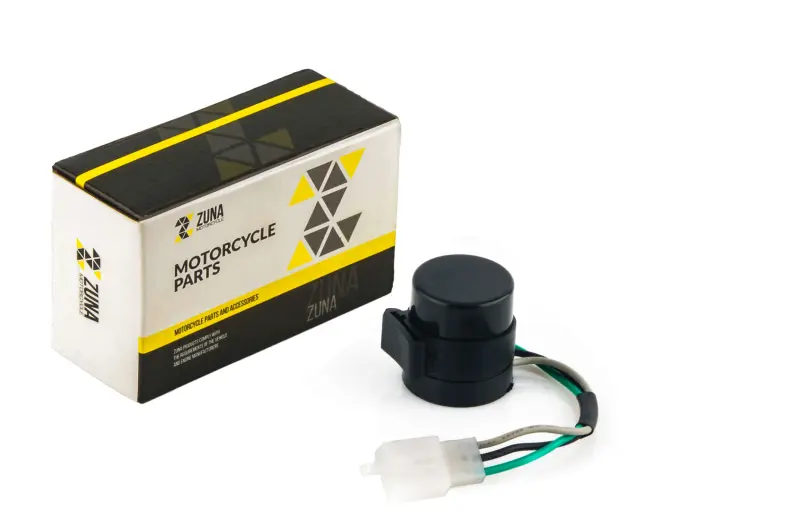

Модель выполнена в компактном черном цилиндрическом корпусе. Из корпуса выведен короткий жгут из трех проводов с пластиковым штекерным разъемом, а сбоку предусмотрено монтажное ушко. Такая компоновка позволяет подключить реле к ответной колодке проводки и зафиксировать его в предусмотренном на технике месте, чтобы корпус не оставался свободно висеть на проводах. Реле работает в системе указателей поворота вместе с рулевым переключателем, лампами, разъемами и проводкой; исправность каждого из этих компонентов влияет на итоговую работу сигналов.

Трехпроводное исполнение — один из главных признаков этой версии. Оно не является прямой заменой любого двух- или трехконтактного реле: одинаковое количество проводов еще не означает совпадения распиновки, формы колодки и принципа подключения. Перед заказом нужно сопоставить старую деталь с новой по типу разъема, расположению контактов в колодке, числу проводов, форме корпуса и способу крепления. Обозначение GY6 50–150 указывает на семейство применения, но конкретную проводку скутера все равно следует проверять отдельно.

Когда требуется проверка или замена

• указатели загораются, но не переходят в режим мигания;
• ритм становится нестабильным либо заметно отличается от обычного;
• повороты не включаются после попадания влаги, окисления контактов или повреждения колодки;
• корпус, выводы или проводной жгут старого реле имеют механические дефекты.

Эти признаки помогают начать диагностику, но не доказывают неисправность только самого реле. Аналогичное поведение возможно при перегоревшей лампе, плохом контакте, нарушении массы, повреждении проводки или неисправности переключателя. До замены полезно осмотреть обе стороны указателей, очистить и проверить соединения, а затем сравнить работу с исправным реле подходящего типа. Такой порядок избавляет от ненужной замены детали и помогает обнаружить причину сбоя.

Подбор и установка

Для правильного подбора должны одновременно совпасть четыре признака: четырехтактная платформа GY6, заявленный диапазон 50–150 см³, трехпроводная схема и подходящая ответная колодка. Дополнительно сравнивают длину жгута, расположение монтажного ушка и доступное пространство под облицовкой. Ориентироваться только на объем двигателя или внешний вид корпуса недостаточно. Для светодиодных указателей нужно отдельно проверить совместимость реле с их нагрузкой: наличие трех проводов само по себе не подтверждает корректную частоту мигания с LED-компонентами.

Перед демонтажем питание техники отключают и фиксируют положение старого реле и его разъема. Новую деталь подключают без перестановки контактов наугад и без натяжения проводов, после чего закрепляют за монтажное ушко. Цвета проводов у разных жгутов могут различаться, поэтому назначение контактов сверяют по схеме конкретного скутера, а не только по цвету изоляции. После установки проверяют левую и правую стороны: указатели должны включаться выбранной стороной, работать в устойчивом ритме и выключаться переключателем. Такой контроль подтверждает правильность соединения до окончательной сборки облицовки.
