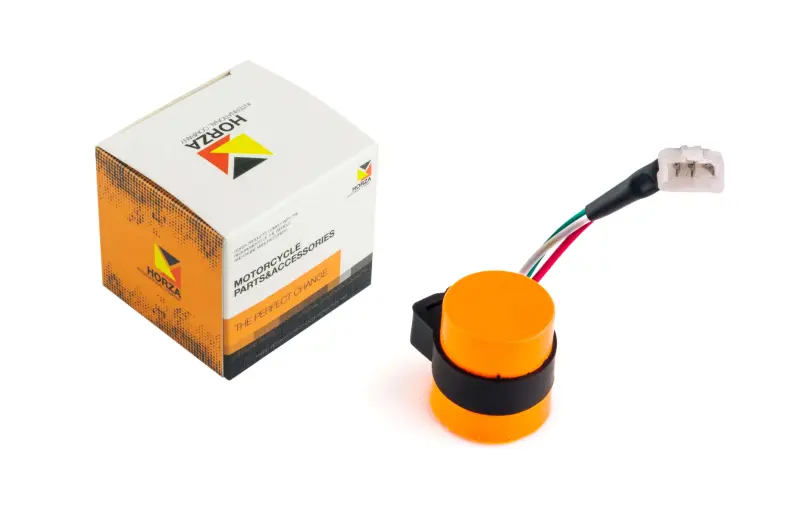

Реле поворотов HORZA для 4T GY6 50–150, 3 провода, B-class, оранжевое

Реле поворотов HORZA для скутеров 4T GY6 50–150

Трехпроводное реле-прерыватель управляет периодическим включением указателей поворота на четырехтактных скутерах семейства GY6. Оно подходит для ремонта техники, в которой штатно применяется деталь соответствующего типа с тремя проводами и разъемом аналогичной конфигурации. Корпус выполнен в оранжевом цвете, в названии исполнения указано обозначение B-class.

Во время включения левого или правого поворота реле формирует повторяющиеся импульсы, благодаря которым лампы указателей не горят постоянно, а мигают. Исправная работа прерывателя необходима для нормального светового обозначения маневра. Замену обычно рассматривают, если поворотники перестали мигать, светятся непрерывно, включаются нестабильно либо не работают при исправных лампах, переключателе и проводке. Такие признаки не всегда означают неисправность именно реле, поэтому перед установкой новой детали полезно проверить контакты разъема, состояние проводов и самих указателей.

Совместимость и подбор

Исполнение заявлено для скутеров 4T GY6 объемного диапазона 50–150 см³. Для этой позиции также указаны распространенные обозначения двигателей 139QMA, 139QMB, 152QMI и 157QMJ, включая их варианты 1P39QMA, 1P39QMB, 1P52QMI и 1P57QMJ. Однако обозначение двигателя само по себе не определяет разводку проводки конкретного скутера: в разных моделях и годах выпуска могут применяться отличающиеся разъемы и реле.

Перед заказом сравните новую деталь со снятым реле по нескольким признакам:

• Количество проводов: у этой модели их три; двухконтактное исполнение не следует считать прямой заменой без проверки схемы.
• Разъем: должны совпадать форма штекера, число контактных мест, расположение фиксатора и ориентация контактов.
• Подключение: назначение каждого провода сверяют со схемой именно вашего скутера; ориентироваться только на цвет изоляции нельзя.
• Исполнение указателей: штатная система и установленный тип ламп должны соответствовать реле, поскольку неподходящая конфигурация может изменить режим мигания.
• Посадочное место: проверьте форму корпуса, способ удержания и доступную длину проводов, чтобы реле разместилось без натяжения жгута.

Установка и проверка

Реле устанавливают на место штатного прерывателя после отключения питания скутера. Разъем соединяют без перекоса и чрезмерного усилия, а проводку укладывают так, чтобы она не касалась горячих деталей, острых кромок и подвижных частей. Если штекер не входит свободно или фиксатор расположен иначе, принудительное соединение может повредить контакты. Скрутки и подключение проводов наугад недопустимы: при несовпадении штатного разъема сначала уточняют схему и назначение выводов.

После монтажа последовательно проверьте левую и правую стороны. Все указатели выбранной стороны должны включаться равномерно, а разъем и провода — оставаться надежно закрепленными. Если одна сторона работает иначе, чем другая, сначала осмотрите соответствующие лампы, патроны, соединения и переключатель. Если обе стороны ведут себя одинаково неправильно, дополнительно проверяют питание, массу и соответствие установленного реле конфигурации скутера.

HORZA B-class в трехпроводном оранжевом исполнении предназначено прежде всего для замены аналогичного реле на скутерах GY6. Точное совпадение штекера и схемы подключения важнее одного лишь диапазона 50–150 см³: такой подход помогает установить подходящую деталь без переделки штатной проводки.
