Реле указателей поворота 4T GY6 50–150, 3 провода, В-class, оранжевое ZUNA

Реле указателей поворота ZUNA для скутеров 4T GY6 50–150

Трехпроводное реле управляет прерывистой работой указателей поворота на четырехтактных скутерах семейства GY6. После включения левого или правого сигнала оно задает повторяющееся мигание ламп и обеспечивает звуковой контроль активного указателя. Благодаря этому водитель получает напоминание о включенном сигнале, а остальные участники движения видят понятное предупреждение о планируемом маневре.

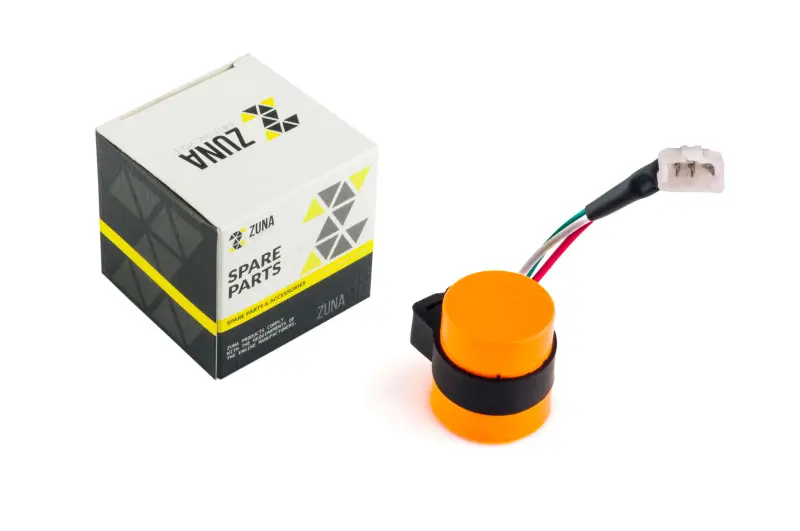

Модель выполнена в оранжевом цилиндрическом корпусе, снабжена тремя проводами и пластиковым трехпозиционным разъемом. На корпусе предусмотрен черный держатель для размещения реле в штатной зоне установки. Деталь относится к версии В-class и предназначена для китайских четырехтактных скутеров GY6 с рабочим объемом от 50 до 150 см³. В перечень совместимых обозначений входят GY6 50, 60, 80, 100, 125 и 150, а также двигатели 139QMA, 139QMB, 152QMI и 157QMJ.

Что проверить при подборе

При одинаковом обозначении GY6 исполнение проводки на разных скутерах может отличаться, поэтому подбирать реле только по объему двигателя недостаточно. До установки сравните новую деталь со снятой и проверьте основные признаки:

• Количество проводов: эта версия имеет три отдельных провода; двухконтактное или иное исполнение без проверки схемы не подходит для прямой замены.
• Форма подключения: штекер должен соответствовать ответной колодке штатного жгута по корпусу, расположению контактов и направляющим.
• Назначение контактов: порядок проводов должен совпадать со схемой конкретного скутера. Ориентироваться только на цвет изоляции нельзя, поскольку расцветка жгутов у разных изготовителей техники может различаться.
• Тип техники: реле рассчитано на четырехтактные скутеры семейства GY6 в указанном диапазоне объемов, а не на любую мототехнику с внешне похожим штекером.
• Исполнение: при замене учитывайте трехпроводную конфигурацию, форму корпуса, держатель и обозначение В-class.

Когда требуется замена

Проверка реле актуальна, если исправные указатели перестали мигать, горят постоянно, включаются с перебоями либо частота вспышек стала нестабильной. Отсутствие привычного звукового сопровождения также может указывать на неисправность этой детали. Однако похожие признаки возникают при перегоревшей лампе, плохом контакте в колодке, повреждении проводки или неисправности переключателя, поэтому перед установкой нового реле следует осмотреть весь контур указателей.

• Проверьте лампы с обеих сторон и состояние их контактов.
• Осмотрите разъем на загрязнение, окисление, ослабленные клеммы и повреждение фиксатора.
• Убедитесь, что провода возле штекера не переломлены и надежно удерживаются в колодке.
• Сравните работу левой и правой стороны: различие помогает отделить общую неисправность реле от проблемы одной ветви проводки.

Установка и проверка работы

Монтаж выполняют при отключенном питании скутера. Старое реле отсоединяют за корпус штекера, не вытягивая его за провода, затем подключают совместимую трехпозиционную колодку и размещают деталь в штатном месте с помощью держателя. Жгут не должен быть натянут, пережат облицовкой или касаться подвижных деталей. Если ответный разъем не соединяется свободно, его не следует вставлять с усилием: сначала нужно повторно сверить конфигурацию контактов.

После подключения отдельно включают левый и правый указатель, оценивают равномерность мигания всех ламп и работу звукового контроля. Реле ZUNA подходит для ремонта штатной системы сигнализации скутера GY6, когда требуется именно оранжевая трехпроводная версия В-class для диапазона 50–150 см³. Точное совпадение разъема и схемы подключения остается главным условием корректного выбора.
