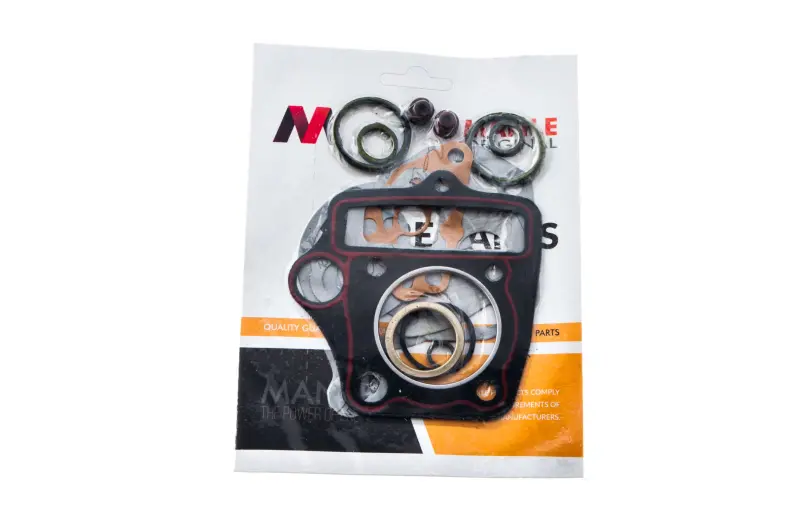

Набор прокладок цилиндра MANLE для Delta 70, Ø47 мм

Набор прокладок цилиндра MANLE для Delta 70 Ø47 мм

Набор предназначен для ремонта цилиндро-поршневой группы четырехтактных мопедов Delta с двигателем 70 см³. Прокладки устанавливаются в соединениях цилиндра и головки, где обеспечивают плотное прилегание сопрягаемых деталей. Размерное обозначение Ø47 мм помогает подобрать набор под соответствующую конфигурацию цилиндро-поршневой группы. Модельная применяемость включает JH70 и Viper Delta.

Назначение прокладок

Соединения цилиндра, головки и прилегающих деталей двигателя должны оставаться герметичными во всем диапазоне рабочих температур. Правильно установленные прокладки закрывают стыки и помогают сохранять компрессию, не допуская подсоса воздуха и появления масляных следов по плоскостям соединения. От состояния этих уплотнений зависит не только чистота двигателя снаружи, но и корректная работа цилиндро-поршневой группы после сборки.

Набор используют при разборке верхней части двигателя, ремонте цилиндра, обслуживании головки или замене деталей ЦПГ. Старые прокладки после демонтажа могут быть обжаты, надорваны либо повреждены во время очистки плоскостей. Повторная установка такой детали создает риск неплотного стыка, поэтому при сборке удобнее заранее иметь набор, соответствующий двигателю по модели, объему и размеру.

Что проверить при подборе

Обозначение Delta 70 само по себе не заменяет проверку установленного двигателя: на мопедах одной внешне похожей серии могут встречаться разные варианты ЦПГ. Перед заказом сопоставьте четыре основных признака:

• четырехтактное исполнение двигателя;
• рабочий объем 70 см³ и модель двигателя JH70 либо применяемость Viper Delta;
• размерное обозначение цилиндро-поршневой группы Ø47 мм;
• форму контуров, расположение отверстий под шпильки и проходов относительно снятых прокладок.

Особенно внимательно сравните крупные отверстия, межосевые расстояния крепежа и положение технологических вырезов. Прокладка должна ложиться на плоскость без растяжения, подрезания и смещения. Если контур перекрывает отверстие или не совпадает со шпильками, такой набор устанавливать нельзя, даже когда объем двигателя указан одинаково.

Подготовка и установка

Перед сборкой полностью удаляют остатки прежних прокладок и загрязнения с сопрягаемых поверхностей. Плоскости осматривают на наличие задиров, коррозии и других повреждений, способных нарушить прилегание. Очистку выполняют аккуратно, не оставляя глубоких царапин. Каждую прокладку сначала размещают без окончательной затяжки и проверяют совпадение всех отверстий и вырезов.

Крепеж головки и цилиндра затягивают в последовательности и с усилием, предусмотренными руководством для конкретного двигателя. Равномерная затяжка нужна, чтобы не сместить прокладку и не создать перекос соединения. Герметики применяют только тогда, когда это прямо предусмотрено технологией сборки двигателя: лишний состав может попасть в отверстия или помешать правильной посадке деталей.

Когда набор требуется заменить

• после снятия цилиндра или головки во время ремонта;
• при потере компрессии, если причиной оказался негерметичный стык;
• при подсосе воздуха либо появлении масляных следов в зоне соединения;
• если снятая прокладка порвана, пересохла, продавлена или имеет поврежденные края.

После запуска собранного двигателя осмотрите соединения цилиндра и головки, убедитесь в отсутствии свежих следов масла и посторонних признаков негерметичности. Набор MANLE рассчитан на Delta 70 с обозначением Ø47 мм, однако окончательный выбор выполняют по фактической модификации двигателя и геометрии демонтированных деталей.
