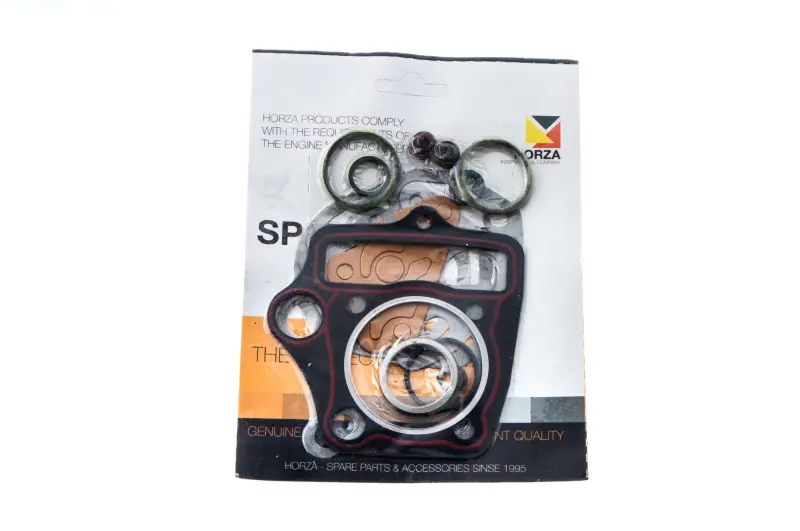

Комплект прокладок цилиндра Active 110 Ø52,50 мм 152FMH HORZA

Комплект прокладок цилиндра Active 110 Ø52,50 мм 152FMH HORZA

Комплект предназначен для обслуживания цилиндро-поршневой группы четырехтактного двигателя 152FMH объемом 110 см³, применяемого на мопедах семейства Active. Прокладки устанавливаются в местах соединения цилиндра с картером и головкой, разделяя сопрягаемые поверхности и обеспечивая герметичность после сборки двигателя. Номинальный диаметр комплекта — 52,50 мм.

Назначение прокладок

Соединения цилиндра работают при нагреве, вибрации и постоянном изменении давления. Правильно подобранные прокладки закрывают предусмотренные конструкцией стыки, помогают сохранять компрессию и препятствуют появлению масляных следов по плоскостям соединения. Нарушение герметичности может сопровождаться снижением компрессии, нестабильной работой двигателя и увлажнением наружной поверхности в районе цилиндра.

Комплект используют при ремонте верхней части двигателя, снятии цилиндра или головки, а также при устранении последствий продавленной, порванной либо пересохшей прокладки. Несколько деталей разной формы позволяют обслужить соответствующие соединения цилиндрового блока в рамках одной разборки. Это комплект именно для цилиндра и головки, а не полный набор уплотнений всего двигателя.

Что проверить перед выбором

• Модель техники: комплект рассчитан на мопеды Active 110; подтверждена применяемость для Viper Active.
• Обозначение двигателя: заявлена совместимость с четырехтактным мотором 152FMH.
• Рабочий размер: при подборе необходимо ориентироваться на Ø52,50 мм, а не только на объем 110 см³.
• Контуры деталей: сравните расположение отверстий, форму каналов и наружный контур со снятыми прокладками.
• Исполнение цилиндра: проверьте посадочную плоскость, конфигурацию шпилек и проходов, поскольку у внешне похожих двигателей возможны разные варианты деталей.

Название модели само по себе не заменяет проверку двигателя. Перед разборкой сверьте обозначение 152FMH, диаметр цилиндровой группы и геометрию старых прокладок. Если мотор ранее ремонтировали или в нем установлена другая цилиндро-поршневая группа, приоритет имеют фактический размер и расположение всех отверстий.

Рекомендации по установке

Работы выполняют на остывшем и надежно зафиксированном мопеде. После демонтажа следует полностью удалить остатки прежних прокладок, очистить сопрягаемые поверхности и проверить их состояние. На плоскостях не должны оставаться фрагменты старого уплотнения, загрязнения или задиры, способные помешать равномерному прилеганию.

Каждую прокладку устанавливают без смещения: отверстия под шпильки, каналы и края цилиндра должны совпадать по всему контуру. Головку затягивают в последовательности и с моментом, предусмотренными руководством для конкретной версии двигателя 152FMH. Способ применения герметизирующего состава также определяют по ремонтной документации мотора; произвольное нанесение толстого слоя может перекрыть проходы или изменить посадку деталей.

После сборки контролируют работу двигателя и сухость стыков цилиндра. Комплект HORZA подходит для планового ремонта Active 110 и восстановления герметичности после демонтажа цилиндра или головки при условии совпадения кода двигателя, диаметра 52,50 мм и геометрии прокладок.
