ЦПГ Delta 70 Ø47 ZUMBA

Цилиндро-поршневая группа Delta 70 Ø47 ZUMBA

Комплект предназначен для ремонта двигателя мопеда Delta 70 с цилиндром диаметром 47 мм. Цилиндро-поршневая группа формирует камеру, в которой движется поршень, обеспечивает сжатие топливовоздушной смеси и передает усилие через поршневой палец на шатун. От состояния сопряженных деталей зависят компрессия, уверенный запуск двигателя и сохранение тяги под нагрузкой.

ЦПГ используют при износе цилиндра, поршня или колец, а также при ремонте после появления задиров и других механических повреждений. Поводом для диагностики могут быть снижение компрессии, затрудненный запуск, потеря мощности, посторонний стук в цилиндре или повышенный расход масла. Эти признаки не указывают на одну неисправность, поэтому перед заменой необходимо проверить состояние головки цилиндра, клапанного механизма, шатунной группы и системы смазки.

Состав и назначение деталей

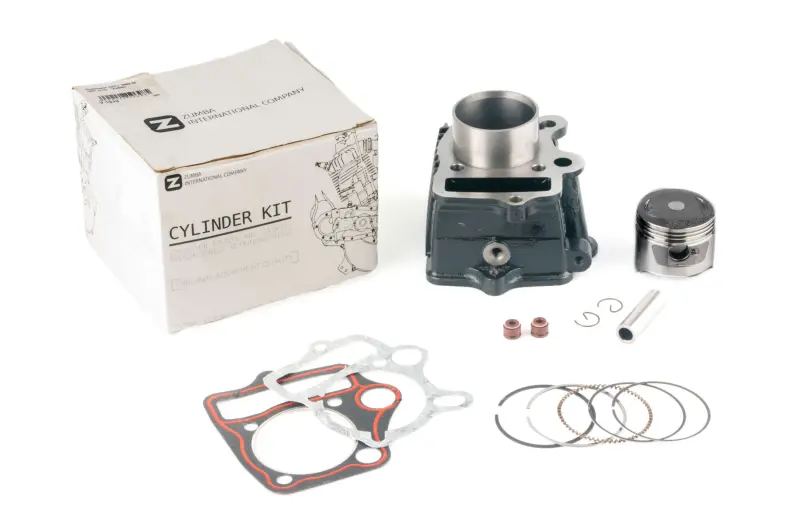

В комплект входят цилиндр, поршень, поршневые кольца, поршневой палец, стопорные кольца и прокладки. Такой набор позволяет заменить основные сопряженные детали ЦПГ в рамках одного ремонта. Цилиндр задает направляющую поверхность для хода поршня. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поддерживают компрессию и участвуют в контроле масла. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от осевого смещения. Прокладки применяются при сборке соединений цилиндра и головки.

Что проверить при подборе

• Назначение: комплект рассчитан на мопед Delta 70; одно только внешнее сходство двигателя не подтверждает совместимость.
• Диаметр: основной размер этой ЦПГ — 47 мм. Его следует сопоставить с параметрами установленного цилиндра и поршня.
• Посадочная геометрия: сравните расположение шпилек, масляных каналов, отверстий и контур основания цилиндра со снятыми деталями.
• Поршень и палец: проверьте высоту поршня, положение выемок, направление установки и размер пальца.
• Сопряжение с головкой: убедитесь, что цилиндр, прокладки и головка соответствуют друг другу по контуру и каналам.

Обозначение Delta 70 и диаметр 47 мм являются базовыми критериями, но перед покупкой нужно учитывать конкретную модификацию двигателя. Комплекты для внешне похожих горизонтальных моторов могут отличаться высотой цилиндра, посадочными размерами, формой поршня и расположением технологических отверстий. Надежнее всего сопоставлять новую ЦПГ со снятым комплектом и техническими данными двигателя.

Установка и ввод в эксплуатацию

Монтаж требует разборки верхней части двигателя и точного соблюдения порядка сборки. До установки очищают привалочные поверхности, проверяют шатун и поршневой палец, контролируют зазоры колец и свободное перемещение поршня в цилиндре. Кольца устанавливают с учетом их назначения и ориентации, не допуская перекоса или чрезмерного разведения. Стопорные кольца должны полностью занять свои канавки, а прокладки — лечь без смещения и перекрытия каналов.

После сборки необходимо проверить фазы газораспределения, отрегулировать клапанные зазоры по требованиям конкретного двигателя и убедиться в нормальной подаче масла. Первый запуск выполняют после контрольного проворачивания двигателя без заеданий. В начальный период избегают длительной работы на предельных оборотах и следят за температурой, шумом, герметичностью соединений и уровнем масла. Правильный подбор и аккуратная установка позволяют восстановить нормальную компрессию и согласованную работу деталей двигателя.
