ЦПГ Active 110 Ø52,4 для двигателя 152FMH, алюминиевые ребра

Цилиндро-поршневая группа Active 110 Ø52,4 для 152FMH

Комплект предназначен для ремонта цилиндро-поршневой группы мопеда Active 110 с двигателем 152FMH. Цилиндр и поршень диаметром 52,4 мм образуют согласованную пару, которая участвует в сжатии топливовоздушной смеси и передаче усилия от поршня к кривошипно-шатунному механизму. Такая ЦПГ подходит для восстановления двигателя при износе цилиндра, поршня или колец, когда появляются снижение компрессии, затрудненный запуск, потеря тяги, повышенный расход масла, дымность либо посторонний стук.

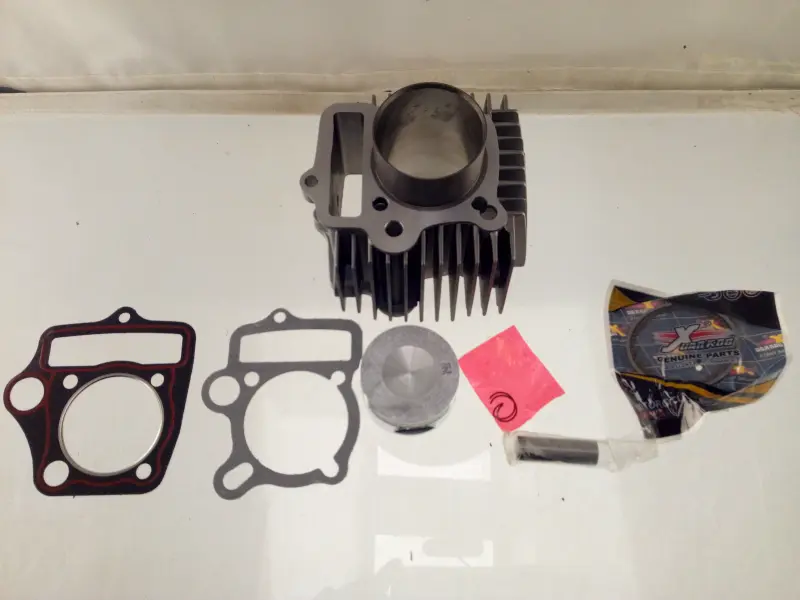

Цилиндр оснащен алюминиевыми ребрами. Их развитая наружная поверхность участвует в отводе тепла при воздушном охлаждении двигателя. В набор входят цилиндр, поршень, поршневой палец, кольца, стопорные кольца и две профильные прокладки. Подобранные в одном комплекте детали удобны при плановом ремонте: основные компоненты поршневой группы не приходится собирать по отдельности и дополнительно сопоставлять поршень с диаметром цилиндра.

Что учитывать при подборе

• Модель двигателя: комплект рассчитан на обозначение 152FMH. Одного названия мопеда недостаточно, поскольку на внешне похожей технике могут применяться разные модификации моторов.
• Диаметр: заявленный размер цилиндра и поршня составляет 52,4 мм. Его необходимо сопоставить с параметрами установленной ЦПГ.
• Посадочная геометрия: перед установкой сравнивают высоту цилиндра, расположение шпилек, форму основания и контуры каналов со снятой деталью.
• Поршневой палец: его диаметр и посадку в шатуне следует проверить до начала сборки, не ориентируясь только на рабочий объем двигателя.
• Прокладки: форма отверстий должна совпадать с сопрягаемыми поверхностями двигателя и не перекрывать предусмотренные каналы.

Практические преимущества комплекта

• Согласованные цилиндр и поршень Ø52,4 мм упрощают подбор основных деталей для ремонта и снижают риск сочетания компонентов разных размеров.
• Алюминиевые ребра увеличивают наружную площадь цилиндра, необходимую для теплообмена в двигателе с воздушным охлаждением.
• Кольца, палец, стопорные кольца и прокладки в одном наборе позволяют выполнить комплексную замену изношенных деталей ЦПГ без отдельного поиска каждого компонента.

Подготовка и установка

До разборки двигателя желательно проверить компрессию и определить причину неисправности: установка новой ЦПГ не устранит дефекты головки цилиндра, шатуна или других связанных деталей. После демонтажа оценивают состояние посадочных плоскостей, шпилек и шатуна, удаляют остатки старых прокладок и загрязнения. Поршневые кольца устанавливают в соответствующие канавки без чрезмерного растяжения, а замки располагают согласно ремонтной документации двигателя.

При сборке необходимо проконтролировать зазор колец, правильное направление поршня, надежную фиксацию пальца стопорными кольцами и свободное перемещение поршня в цилиндре. Трущиеся поверхности перед первым запуском смазывают моторным маслом. Крепеж головки затягивают равномерно с моментом, предусмотренным производителем двигателя. После сборки коленчатый вал проворачивают вручную, проверяя отсутствие заеданий. В начальный период эксплуатации двигателю требуется щадящий режим с контролем уровня масла, температуры и отсутствия утечек.

ЦПГ Active 110 Ø52,4 следует выбирать по совокупности параметров: обозначению 152FMH, диаметру поршня, размеру пальца и фактической посадочной геометрии. Такое сравнение особенно важно после предыдущего ремонта или замены двигателя, когда установленная конфигурация может отличаться от штатной для конкретного мопеда.
