Барабанные тормозные колодки Yamaha JOG HORZA mod A

Барабанные тормозные колодки Yamaha JOG HORZA mod A

Предназначены для обслуживания барабанного тормоза скутеров Yamaha JOG. Колодки создают необходимое трение внутри барабана при нажатии на тормозной рычаг и помогают преобразовать движение привода в замедление колеса. Исполнение HORZA mod A следует учитывать при подборе: в семействе JOG применялись разные варианты тормозных деталей, поэтому одного названия модели скутера недостаточно для безошибочного выбора.

Конструкция и принцип работы

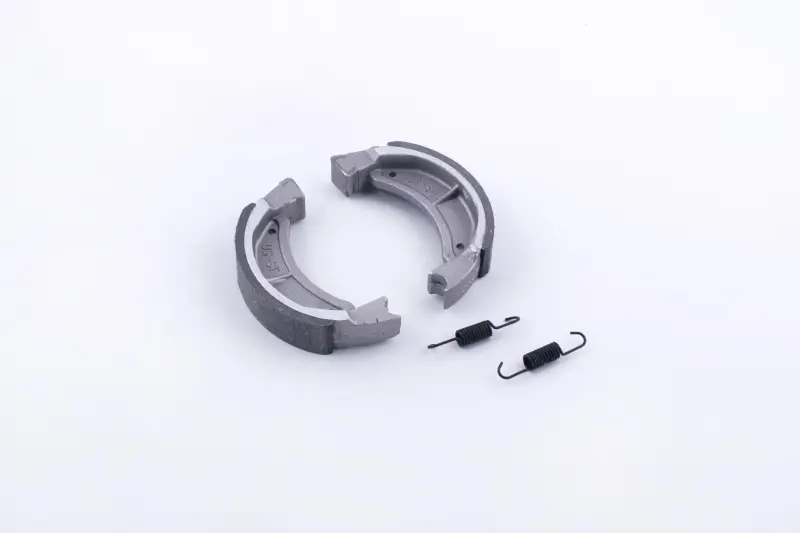

Конструкция включает две дугообразные колодки с фрикционными накладками и две стяжные пружины. После приведения тормоза в действие разжимной кулачок разводит колодки, их рабочие поверхности прижимаются к внутренней части барабана, и возникающее трение замедляет вращение колеса. Когда рычаг отпущен, пружины возвращают колодки в исходное положение и освобождают барабан.

Такая деталь работает внутри закрытого барабанного механизма. Ее состояние напрямую связано с ходом тормозного рычага, равномерностью срабатывания и возвращением механизма после торможения. Причиной замены могут стать предельный износ накладок, заметное ухудшение замедления, слишком большой ход рычага после регулировки, неравномерная работа или посторонние звуки. Каждый из этих признаков требует осмотра не только колодок, но также барабана, разжимного кулачка, привода и пружин.

Как проверить совместимость

Эта версия заявлена для Yamaha JOG, однако обозначение JOG охватывает несколько поколений и модификаций скутеров. Перед установкой необходимо сопоставить вариант HORZA mod A со снятой деталью или технической документацией конкретной модели. Не следует подбирать барабанные колодки только по внешнему сходству: различия в диаметре, ширине, форме опорных концов и расположении пружин могут помешать правильной посадке.

• Тип тормоза: нужен именно барабанный механизм, а не дисковый суппорт.
• Форма колодок: сравните дугу, профиль основы и конфигурацию обоих концов со старым комплектом.
• Посадочные параметры: сверьте наружный диаметр сложенной пары и ширину рабочей поверхности.
• Точки крепления: расположение и форма зацепов пружин должны соответствовать штатной конструкции.
• Модификация скутера: учитывайте полный индекс Yamaha JOG, год и код модели, если они известны.

Сверка особенно важна, если тормозной механизм ранее ремонтировали или колесо было заменено. Установленная на скутере ступица может отличаться от варианта, который обычно связывают с названием модели. Надежнее ориентироваться одновременно на документацию техники и фактические параметры демонтированных колодок.

Замена и обслуживание

Барабанные колодки меняют парой, чтобы обе рабочие поверхности имели одинаковое состояние. При разборке проверяют внутреннюю поверхность барабана: глубокие риски, загрязнение или чрезмерная выработка способны ухудшить результат даже после установки новых деталей. Также осматривают разжимной кулачок и его опорные зоны, состояние троса или тяги, свободное движение рычага и правильность посадки возвратных пружин.

Фрикционные поверхности и внутренняя дорожка барабана должны оставаться чистыми и сухими. Смазочный материал допустим только в предусмотренных точках механизма и не должен попадать на накладки. После сборки регулируют свободный ход рычага по требованиям конкретной модификации Yamaha JOG, несколько раз приводят тормоз в действие и проверяют, что колесо свободно вращается после отпускания рычага.

Первые проверки после ремонта выполняют на малой скорости в безопасном месте. Если барабан имеет значительную выработку, привод заедает или новый комплект не садится без усилия, продолжать сборку не следует: размеры и состояние сопряженных деталей нужно проверить повторно. HORZA mod A подходит для планового восстановления барабанного тормоза Yamaha JOG при подтвержденном совпадении исполнения и посадочных параметров.
