Барабанные тормозные колодки Yamaha JOG ZUNA mod A

Барабанные тормозные колодки Yamaha JOG ZUNA mod A

Колодки ZUNA mod A предназначены для барабанного тормозного механизма скутеров Yamaha JOG. Они устанавливаются внутри тормозного барабана и участвуют в создании тормозного усилия при нажатии на рычаг. Это подходящий вариант для планового обслуживания или ремонта механизма, если штатные колодки изношены, повреждены либо перестали обеспечивать предсказуемую реакцию тормоза.

Назначение и конструкция

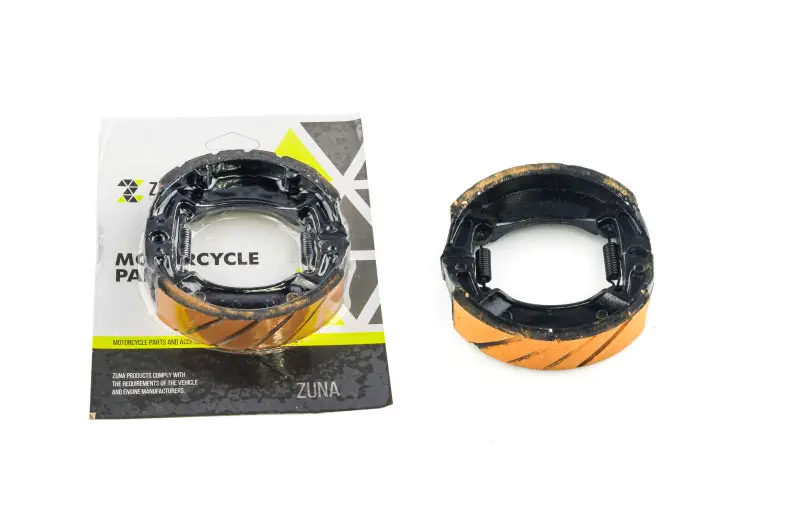

Комплектная конструкция образована двумя дугообразными колодками с фрикционными накладками и возвратными пружинами. При включении тормоза колодки расходятся, а их накладки прижимаются к внутренней поверхности барабана. Возникающее трение замедляет вращение колеса. После отпускания рычага пружины возвращают колодки в исходное положение, освобождая барабан.

Такая схема отличается от дискового тормоза: здесь нет колодок, зажимающих открытый ротор, а контактные поверхности расположены внутри барабана. Поэтому при заказе необходимо ориентироваться именно на барабанное исполнение. Исходное описание о работе с диском и суппортом к этой детали не относится.

Как правильно подобрать колодки

Обозначение Yamaha JOG подтверждает модельное направление, однако семейство JOG включает разные поколения и модификации тормозных механизмов. Маркировка mod A является частью исполнения этой позиции и должна учитываться при подборе. В продаже также встречается отдельная версия mod B, поэтому одно лишь совпадение марки и названия скутера недостаточно.

Перед заказом сравните новые колодки со снятой парой либо с данными обслуживаемого тормоза. Для уверенного выбора важны форма дуг, расположение опорных участков, места зацепления пружин, ширина фрикционных накладок и соответствие внутреннему диаметру барабана. Также уточните, на каком колесе установлен барабанный механизм: комплектации Yamaha JOG могут отличаться в зависимости от конкретной версии и года выпуска.

• Тип механизма: барабанный тормоз скутера.
• Заявленная совместимость: Yamaha JOG.
• Производитель детали: ZUNA.
• Исполнение: mod A.
• Конструктивная форма: две дугообразные колодки с фрикционными накладками и возвратными пружинами.

Когда требуется замена

Поводом для осмотра барабанного тормоза становятся увеличение хода рычага, ослабление реакции на нажатие, посторонний шум, рывки или неравномерное торможение. Такие признаки могут быть связаны не только с износом накладок, поэтому одновременно проверяют состояние внутренней поверхности барабана, привода, разжимного кулачка, опор и пружин. Колодки меняют парой, чтобы обе контактные поверхности работали в одинаковых условиях.

При подборе следует оценивать не только остаток фрикционного слоя. Трещины, сколы, отслоение накладки, деформация основания или загрязнение рабочей поверхности также являются основанием для замены. Масло и консистентная смазка не должны попадать на накладки и внутреннюю дорожку барабана: загрязнение изменяет трение и мешает нормальной работе тормоза.

Установка и проверка

Для установки снимают колесо и открывают барабанный механизм согласно руководству конкретной модификации Yamaha JOG. Перед монтажом очищают тормозную полость, проверяют барабан и подвижность привода, затем размещают колодки в штатных опорах и контролируют правильную посадку пружин. Фрикционные поверхности оставляют сухими и чистыми.

После сборки механизм регулируют по требованиям скутера. Колесо должно свободно вращаться при отпущенном рычаге, а колодки — возвращаться без подклинивания. До обычной эксплуатации проверяют работу тормоза на небольшой скорости и убеждаются в понятной реакции рычага. Если точная модификация скутера, размеры старых колодок или состояние барабана вызывают вопросы, подбор и монтаж стоит поручить мастеру по скутерной технике.
