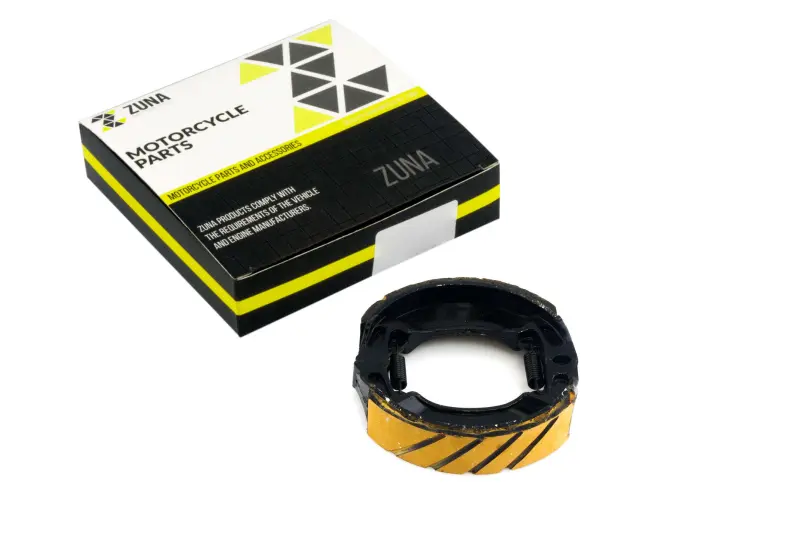

Барабанные тормозные колодки ZUNA для 4T GY6 50–150, колесо 13″

Барабанные тормозные колодки ZUNA для скутеров 4T GY6 50–150

Колодки предназначены для обслуживания барабанного тормоза на четырехтактных скутерах семейства GY6 с колесом 13 дюймов. Это пара дугообразных колодок с фрикционными накладками и возвратными пружинами. Деталь устанавливается внутри тормозного барабана и подходит для плановой замены изношенных колодок при ремонте тормозной системы скутера.

Назначение и принцип работы

При нажатии на тормозной рычаг привод раздвигает колодки, а их фрикционные поверхности прижимаются к внутренней дорожке барабана. Возникающее трение замедляет вращение колеса. После отпускания рычага пружины возвращают колодки в исходное положение, чтобы они не оставались прижатыми к барабану. Такая схема относится именно к барабанному механизму: эти колодки не предназначены для суппорта и тормозного диска.

Состояние накладок непосредственно влияет на работу тормоза. Основанием для проверки служат увеличение хода рычага, ухудшение замедления, посторонний шум, рывки, неравномерное срабатывание либо заметное истончение и повреждение фрикционного слоя. Похожие признаки могут возникать и при загрязнении, износе барабана, нарушении регулировки привода или неисправности других деталей, поэтому перед заменой следует осмотреть механизм целиком.

Совместимость и подбор

Модель рассчитана на китайские четырехтактные скутеры платформы GY6 в диапазоне 50–150 см³. В карточках этой позиции указаны варианты GY6 50, 60, 80, 100, 125 и 150, а также двигатели семейств 139QMA/1P39QMA, 139QMB/1P39QMB, 152QMI/1P52QMI и 157QMJ/1P57QMJ. Обозначение GY6 охватывает множество модификаций, поэтому одинаковый объем двигателя сам по себе не подтверждает посадку детали.

При выборе необходимо проверить тип тормоза, размер колеса, внутренний диаметр барабана, ширину фрикционной поверхности, общую форму колодок и конфигурацию мест контакта с опорой и разжимным механизмом. Для этой версии каталожное обозначение «13» относится к исполнению для 13-дюймового колеса. Если на скутере установлено колесо другого размера или ранее менялась ступица, ориентироваться только на модель двигателя нельзя.

Что проверить перед установкой

• Тип механизма: требуется барабанный тормоз, в котором дугообразные колодки работают внутри барабана.
• Платформа скутера: четырехтактное семейство GY6 с заявленным диапазоном 50–150 см³.
• Исполнение колеса: версия рассчитана на конфигурацию с колесом 13 дюймов.
• Посадочная геометрия: диаметр, ширина, профиль опорных концов и положение пружин должны совпадать с демонтированной парой.
• Состояние соседних деталей: барабан, привод, оси опоры и пружины не должны иметь повреждений, мешающих свободному движению колодок.

Установка и обслуживание

Колодки меняют парой, сохраняя предусмотренное расположение пружин и ориентацию деталей. До сборки очищают внутреннюю полость от продуктов износа, проверяют рабочую поверхность барабана и подвижность привода. На фрикционные накладки и дорожку барабана не должны попадать масло, смазка или другие вещества, уменьшающие трение. Поврежденный либо чрезмерно изношенный барабан требует отдельного обслуживания, иначе новые колодки не устранят причину неудовлетворительной работы тормоза.

После монтажа регулируют свободный ход привода в соответствии с требованиями конкретного скутера, убеждаются, что колесо свободно вращается при отпущенном рычаге, и проверяют равномерность срабатывания. Первую контрольную проверку проводят на небольшой скорости в безопасном месте. Если нет опыта обслуживания барабанных тормозов, установку целесообразно поручить мастеру: правильное положение колодок и пружин важно для возврата механизма и предсказуемого торможения.

ZUNA для 4T GY6 50–150 подойдет при совпадении барабанной схемы, 13-дюймового исполнения и фактической геометрии установленной детали. Сопоставление старых колодок и параметров барабана перед заказом помогает исключить путаницу с версиями для колес 10 или 12 дюймов и с дисковыми колодками той же платформы.
