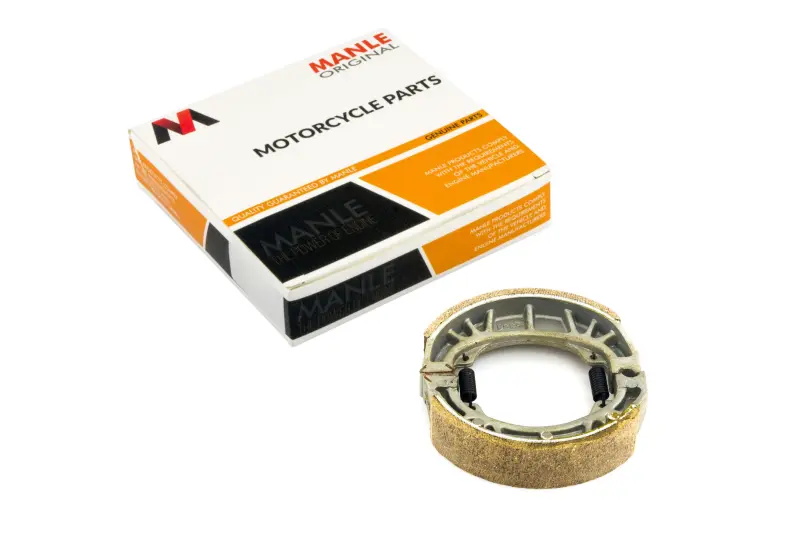

Барабанные тормозные колодки MANLE mod A для 4T GY6 50–150, колеса 10/12 дюймов

Барабанные тормозные колодки MANLE mod A для скутеров GY6

Колодки предназначены для барабанного тормоза китайских четырехтактных скутеров семейства GY6 с обозначенным диапазоном 50–150 см³ и колесами 10 или 12 дюймов. В карточках этой модели указана применяемость к GY6 50, 60, 80, 100, 125 и 150, а также к распространенным двигателям 139QMA/1P39QMA, 139QMB/1P39QMB, 152QMI/1P52QMI и 157QMJ/1P57QMJ. Исполнение mod A нужно учитывать отдельно: у внешне близких колодок встречаются другие варианты геометрии, поэтому название семейства двигателя и диаметр колеса не заменяют сверку снятой детали.

Назначение и устройство

Пара дугообразных колодок работает внутри тормозного барабана. При нажатии на рычаг привод разводит колодки, фрикционные накладки прижимаются к внутренней поверхности барабана и создают сопротивление вращению колеса. После отпускания рычага две стяжные пружины возвращают колодки в исходное положение. Такая схема относится именно к барабанному механизму: здесь нет взаимодействия колодок с дисковым ротором или суппортом.

Колодки выбирают для планового обслуживания либо при уменьшении толщины накладок, неравномерном износе, трещинах, отслаивании, следах перегрева или загрязнении поверхности трения. Поводом для разборки также служат ухудшение реакции тормоза, непривычный шум, увеличенный ход рычага или необходимость постоянно подтягивать регулировку. Эти признаки могут быть связаны не только с колодками, поэтому одновременно проверяют барабан, привод, возвратные пружины и опорные участки механизма.

Как проверить совместимость

Перед заказом сопоставьте старые колодки с вариантом MANLE mod A. Сверьте наружный диаметр собранной пары, ширину фрикционной дорожки, форму оснований, расположение опорных концов и мест крепления пружин. Уточните, на каком колесе установлен барабанный тормоз, и проверьте конструкцию конкретной ступицы. Обозначения 4T GY6 50–150 и 10/12 дюймов сужают подбор, но у скутеров одного семейства могут применяться разные тормозные механизмы и варианты колодок.

• Тип: колодки для барабанного тормоза.
• Исполнение: MANLE mod A.
• Назначение: четырехтактные скутеры семейства GY6 50–150.
• Ориентир по колесам: 10 и 12 дюймов с подходящим барабанным механизмом.
• Конструкция: две дугообразные колодки с фрикционными накладками и двумя стяжными пружинами.

Установка и первичная проверка

Монтаж выполняют после разборки ступицы и осмотра деталей тормоза. Внутренняя поверхность барабана должна быть без критической выработки и повреждений, а кулачок привода и опоры — двигаться и удерживать колодки штатным образом. Фрикционные поверхности нельзя загрязнять смазкой. Пружины устанавливают в предусмотренные точки, после сборки регулируют свободный ход привода и убеждаются, что колесо свободно вращается при отпущенном рычаге, а при нажатии торможение начинается предсказуемо.

После обслуживания проверьте механизм на малой скорости в безопасном месте. Новым накладкам требуется контакт с рабочей поверхностью барабана по мере первых торможений, поэтому в начальный период оценивайте реакцию рычага без резких нагрузок. Если барабан имеет сильную выработку, привод заедает или размеры снятых колодок отличаются, одной заменой колодок исправить работу тормоза не получится — сначала устраняют причину и подбирают деталь по фактической геометрии узла.
