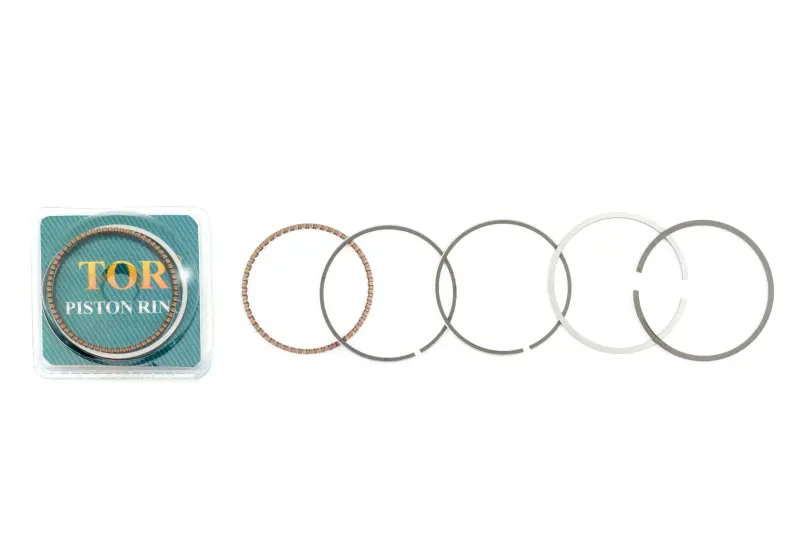

Поршневые кольца 4T CB/CG Ø69 мм 200/250 см³ STD TOR

Поршневые кольца TOR для двигателей 4T CB/CG

Комплект предназначен для цилиндро-поршневой группы четырехтактных мотоциклетных двигателей семейства CB/CG с диаметром цилиндра 69 мм и заявленным объемом 200 или 250 см³. Обозначение STD указывает на стандартный, а не увеличенный ремонтный размер. Кольца устанавливаются в канавки поршня и выполняют две основные задачи: ограничивают прорыв газов между поршнем и стенкой цилиндра, а также регулируют количество масла на поверхности цилиндра. От их правильного подбора и установки зависят компрессия, расход масла и стабильность работы двигателя.

Новые кольца применяют при ремонте цилиндро-поршневой группы, когда прежние детали изношены, залегли в канавках, потеряли упругость или получили повреждения. Поводом для диагностики могут быть снижение компрессии, ухудшение тяги, дымность и повышенный расход масла. Эти признаки не всегда вызваны только кольцами, поэтому перед ремонтом проверяют состояние поршня, канавок и поверхности цилиндра. Установка комплекта в изношенный либо поврежденный цилиндр без предварительных измерений может не устранить исходную проблему.

Что проверить при подборе

• Диаметр: комплект рассчитан на размер Ø69,00 мм. Его сверяют с фактическим диаметром цилиндра и размером установленного поршня.
• Размерная группа: исполнение STD выбирают для стандартной пары поршень–цилиндр. Для цилиндра после расточки требуются кольца соответствующего ремонтного размера.
• Тип двигателя: назначение заявлено для четырехтактных двигателей CB/CG объемом 200/250 см³. Один только объем двигателя не подтверждает посадку детали.
• Канавки поршня: необходимо сопоставить количество канавок, ширину и профиль каждого кольца с демонтированным комплектом и требованиями конкретного двигателя.

Обозначения CB/CG охватывают различные модели и модификации мототехники. Даже при одинаковом рабочем объеме двигатели могут различаться диаметром цилиндра, поршнем и конфигурацией колец. Поэтому основными критериями остаются размер 69 мм, стандартное исполнение и соответствие канавкам поршня. Если двигатель ранее ремонтировался, обозначение модели само по себе недостаточно: цилиндр мог быть расточен, а поршень заменен на деталь другого размера.

Подготовка и установка

До монтажа цилиндр измеряют и оценивают состояние его поверхности, а канавки поршня очищают от нагара и проверяют на износ или повреждения. Каждое кольцо должно соответствовать своей канавке и свободно перемещаться в ней в пределах допусков изготовителя двигателя. Зазор в замке контролируют, установив кольцо ровно в цилиндре; требуемое значение берут из ремонтной документации конкретного мотора. Универсальное числовое значение для всех двигателей CB/CG применять нельзя.

Кольца устанавливают подходящим расширителем, не перекручивая и не растягивая их больше необходимого. Если на детали имеется обозначение верхней стороны, его ориентируют к днищу поршня. Очередность установки, положение компрессионных и маслосъемных частей, а также разведение замков выполняют по схеме изготовителя двигателя или инструкции к комплекту. Перед сборкой поршень, кольца и цилиндр смазывают чистым моторным маслом, а для ввода поршня используют обжимку, чтобы края колец не зацепились за цилиндр.

Практический результат ремонта

Подходящий по размеру и правильно установленный комплект помогает восстановить герметичность между поршнем и цилиндром, поддерживать компрессию и снимать лишнее масло со стенки цилиндра. После сборки следует убедиться, что поршень перемещается без закусывания, а двигатель проворачивается свободно. Режим первого запуска и последующей приработки выбирают по руководству к конкретному мотору. Комплект TOR Ø69 мм STD подходит для ремонта только после подтверждения всех посадочных параметров, а не по обозначению 200/250 см³ отдельно.
