Левый главный тормозной цилиндр GRBD для 4T GY6 50/150, оранжевый

Левый главный тормозной цилиндр GRBD для скутеров 4T GY6 50/150

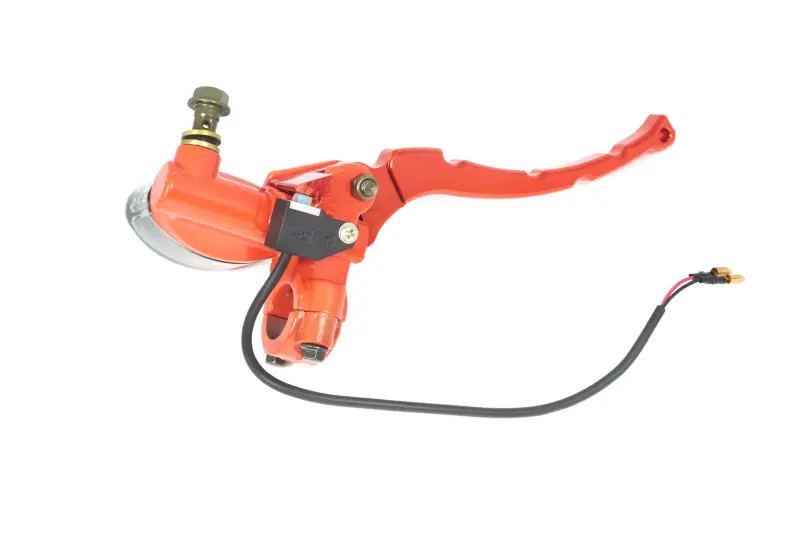

Тормозная машинка предназначена для установки на левой стороне руля скутера с четырехтактной силовой установкой семейства GY6 50/150. Она объединяет главный тормозной цилиндр и ручной рычаг: нажатие на рычаг перемещает поршень внутри цилиндра, благодаря чему усилие водителя передается через гидравлическую магистраль к тормозному механизму. Деталь подходит для ремонта штатного управления тормозом и для изменения внешнего оформления рулевой зоны.

Исполнение GRBD выделяется оранжевым цветом корпуса и рычага. Яркая окраска относится к оформлению детали и не означает изменения рабочих параметров тормозной системы. Конструкция также включает крепление к рулю и электрический выключатель с двухпроводным выводом. Выключатель взаимодействует с рычагом и используется в предусмотренной скутером системе включения стоп-сигнала. Перед подключением необходимо сопоставить контакты и разъемы с проводкой конкретной модели.

Что проверить при подборе

Обозначение GY6 50/150 указывает на заявленную область применения, однако скутеры этого семейства могут отличаться компоновкой руля и соединениями. Поэтому деталь подбирают не только по типу двигателя. Основными критериями остаются левая сторона установки, гидравлический привод нужного тормоза, посадка крепления на руле, положение корпуса относительно облицовки и органов управления, способ присоединения тормозной магистрали, а также конфигурация электрических контактов.

• Сторона установки: левая. Ее следует определять по посадке водителя и расположению прежней машинки, а не по направлению взгляда на снятую деталь.
• Тип детали: главный тормозной цилиндр с ручным рычагом для гидравлического привода.
• Заявленное применение: скутеры 4T GY6 50/150.
• Исполнение: тюнинговое, с оранжевым корпусом и рычагом.
• Дополнительная деталь конструкции: выключатель с проводом и двумя контактными наконечниками.
• Бренд: GRBD.

Перед выбором полезно сопоставить машинку со снятой деталью по общей форме крепежной части, направлению выхода гидролинии, свободному месту возле рукоятки и расположению соседних переключателей. Отдельно проверяют, не будет ли рычаг задевать облицовку или другие детали при полном ходе. Левая установка сама по себе не определяет, тормоз какого колеса обслуживает машинка: ориентироваться нужно на фактическую схему конкретного скутера.

Установка и ввод в работу

Монтаж связан с разъединением гидравлической магистрали, поэтому после установки систему заполняют подходящей для скутера тормозной жидкостью и удаляют из нее воздух в соответствии с сервисными требованиями модели. Тип жидкости выбирают по документации техники; смешивать несовместимые составы нельзя. Соединение гидролинии должно быть чистым и герметичным, а шланг — располагаться без натяжения, резких перегибов и контакта с подвижными частями руля.

Крепление затягивают равномерно, сохраняя удобное положение рычага для руки. Провод выключателя прокладывают так, чтобы поворот руля от упора до упора не натягивал его и не пережимал возле облицовки. После сборки проверяют свободный возврат рычага, отсутствие подтеканий, стабильное сопротивление при нажатии и корректное срабатывание стоп-сигнала. Первичную проверку торможения выполняют на неподвижном скутере, а затем на малой скорости в безопасном месте. Такая последовательность помогает убедиться, что машинка правильно установлена и гидравлический привод работает без воздуха и утечек.

Эта модель подойдет владельцу GY6 50/150, которому нужна именно левая гидравлическая тормозная машинка в оранжевом оформлении. Точное сравнение крепления, соединения магистрали и электрических контактов со штатной конфигурацией позволяет выбрать деталь без привязки только к объему двигателя или внешнему сходству.
