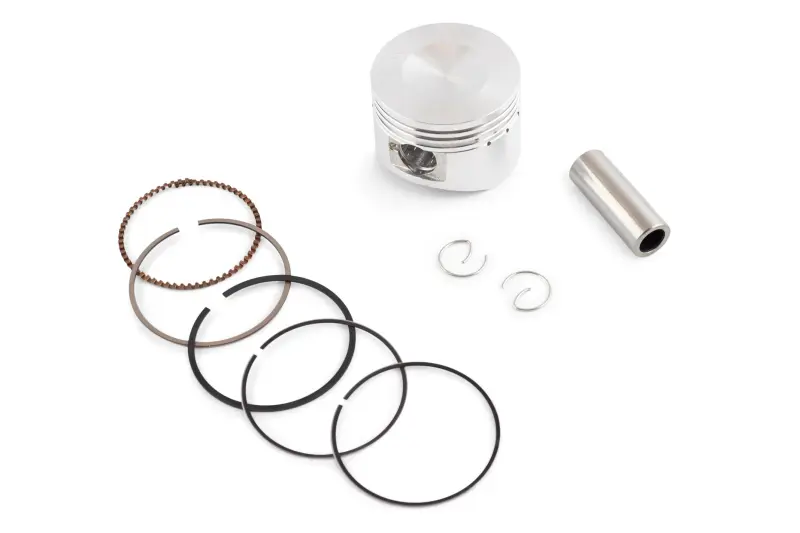

Поршневой комплект 4T GY6 150 STD Ø57,4 мм, тефлон

Поршневой комплект для двигателя 4T GY6 150

Комплект стандартного размера предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя GY6 150. Диаметр поршня составляет 57,4 мм, исполнение обозначено как STD. Такой вариант подбирают для цилиндра соответствующего штатного диаметра, если результаты осмотра и измерений позволяют заменить поршень без перехода на увеличенный ремонтный размер.

Поршень воспринимает давление газов в цилиндре и через палец передает усилие на шатун. Установленные в его канавках кольца уплотняют зазор между поршнем и стенкой цилиндра, участвуют в сохранении компрессии и регулировании количества масла на рабочей поверхности. Поэтому состояние поршня, канавок, колец и цилиндра оценивают вместе: замена только одной изношенной детали без проверки остальных компонентов может не устранить падение компрессии, дымность, расход масла, затрудненный запуск или посторонний стук.

Конструкция и состав комплекта

• Поршень Ø57,4 мм STD — основной компонент для цилиндра стандартного размера.
• Комплект поршневых колец — включает компрессионные кольца и составное маслосъемное кольцо.
• Поршневой палец Ø15 мм — соединяет поршень с верхней головкой шатуна.
• Два стопорных кольца — фиксируют палец в посадочных канавках поршня.
• Исполнение «тефлон» — обозначение варианта товара, указанное для этой позиции.

Наличие поршня, колец, пальца и двух фиксаторов позволяет устанавливать взаимно подобранные компоненты одного комплекта, не оставляя в новом поршне ранее работавшие кольца или фиксаторы пальца. Цилиндр, прокладки и другие детали двигателя в этот набор не входят.

Что проверить перед выбором

Обозначения GY6 150 и 157QMJ часто относятся к одной распространенной группе четырехтактных моторов, однако отдельные модификации могут различаться геометрией деталей. Подбор только по объему 150 см³ недостаточен. Необходимо сопоставить диаметр цилиндра и поршня, диаметр пальца, общую высоту поршня, расстояние от оси пальца до днища, форму днища и клапанных выборок, а также размеры и расположение канавок колец. Для этого демонтированную деталь измеряют и сравнивают с параметрами ремонтируемого двигателя.

Маркировка STD означает стандартный, а не увеличенный ремонтный размер. Перед заказом следует определить фактический диаметр цилиндра измерительным инструментом и проверить его поверхность. При заметной выработке, овальности, конусности, глубоких рисках или задирах установка нового поршня стандартного размера сама по себе не исправит геометрию цилиндра. Решение о дальнейшем использовании, обработке либо замене цилиндра принимают после дефектовки.

Установка и ввод в работу

Во время сборки проверяют посадку пальца, состояние шатуна, чистоту канавок и правильное размещение каждого кольца. Замки колец располагают согласно схеме сборки конкретного двигателя, а обозначенную изготовителем сторону компрессионного кольца ориентируют в требуемом направлении. Стопорные кольца должны полностью войти в свои канавки: неполная фиксация пальца способна привести к повреждению поршня и стенки цилиндра.

Поршень и кольца устанавливают с монтажной смазкой, не допуская перекоса и чрезмерного усилия при заведении колец в цилиндр. После ремонта двигатель собирают с соблюдением установочных зазоров и моментов затяжки, предусмотренных его технической документацией. Комплект подходит для восстановления GY6 150 при совпадении размера Ø57,4 мм STD, пальца Ø15 мм и всей контрольной геометрии с демонтированным поршнем.
