Реле электростартера 4T GY6 50, Delta, Alpha

Реле электростартера для 4T GY6 50, Delta и Alpha

Пусковое реле предназначено для системы запуска четырехтактных скутеров и мопедов семейства GY6 50, Delta и Alpha. После нажатия кнопки старта оно замыкает силовые контакты и передает ток от аккумулятора к электростартеру. Такая схема позволяет управлять стартером через компактную кнопку, не проводя через нее высокий пусковой ток. Деталь подходит для ремонта техники, у которой стартер не получает питание при исправном аккумуляторе, проводке и органах управления.

Назначение и конструкция

Реле устанавливается между аккумулятором и электростартером. Управляющий сигнал поступает через отдельную колодку проводов, после чего внутренний контакт соединяет два силовых вывода на время запуска. Когда кнопка отпущена, соединение размыкается. Само реле не вращает двигатель и не содержит приводной шестерни: его задача заключается в коммутации питания стартера.

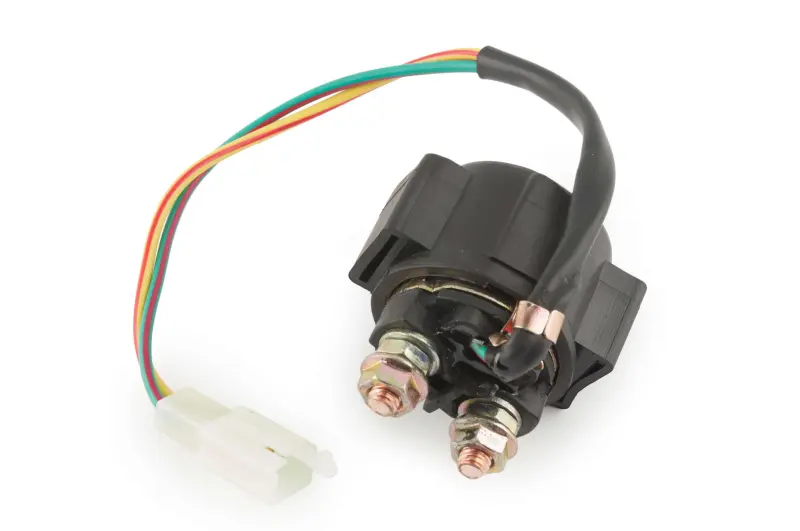

Конструкция включает компактный черный корпус, два крупных резьбовых вывода с гайками для силовых кабелей, четыре провода с общей пластиковой колодкой и боковой держатель для размещения детали на технике. Разделение силовых выводов и управляющей проводки упрощает подключение к штатной пусковой системе. Открытые резьбовые контакты после монтажа должны быть подключены и защищены так же, как на установленной ранее детали.

Что проверить при подборе

Обозначения GY6 50, Delta и Alpha охватывают технику разных выпусков и модификаций, поэтому одного названия модели недостаточно для точного выбора. Перед заказом сопоставьте новое реле со снятым образцом и разъемами проводки. Основными критериями являются конструкция контактов, конфигурация управляющей колодки и способ фиксации корпуса.

• Тип техники: четырехтактные скутеры и мопеды семейства GY6 50, Delta и Alpha с запуском от электростартера.
• Силовое подключение: два резьбовых вывода под кабельные наконечники и гайки.
• Управляющее подключение: отдельная пластиковая колодка с четырьмя проводами.
• Крепление: корпус с боковым держателем; его положение и посадочное место следует сравнить со старой деталью.
• Геометрия: проверьте форму разъема, расположение контактов, направление выхода проводов и доступную длину жгута.

Цвет проводов можно использовать только как дополнительный ориентир. Главными признаками остаются назначение контактов и конфигурация штатной колодки: в разных жгутах одинаковый цвет не всегда означает одинаковое подключение. Не переставляйте провода без схемы конкретной модели.

Когда требуется проверка или замена

Характерный повод проверить пусковое реле — щелчок после нажатия кнопки без вращения стартера. Однако такой симптом не доказывает неисправность одной детали: похожее поведение вызывают разряженный аккумулятор, ослабленные или окисленные силовые соединения, плохой контакт массы, повреждение кабеля либо неисправность самого стартера. Если щелчка нет, дополнительно проверяют кнопку запуска, разъемы, проводку и наличие управляющего сигнала.

Диагностику начинают с состояния аккумулятора и всех соединений. Затем проверяют, приходит ли сигнал на управляющие провода и замыкаются ли два силовых вывода при срабатывании реле. Такой порядок помогает не менять исправную деталь из-за проблемы в другом месте пусковой системы. Подгоревшие выводы, следы перегрева, поврежденная колодка или нестабильное срабатывание являются основаниями для ремонта соединений и проверки реле.

Установка

Перед демонтажем отключите аккумулятор и зафиксируйте расположение кабелей и проводов. Сначала отсоедините управляющую колодку, затем снимите кабельные наконечники с резьбовых выводов и извлеките корпус из держателя. Новое реле устанавливают в том же положении, не натягивая жгут и не допуская контакта выводов с рамой или соседними деталями.

• Очистите кабельные наконечники и убедитесь, что они не имеют трещин, сильного окисления или следов перегрева.
• Установите наконечники на соответствующие силовые выводы по схеме техники.
• Затяните гайки надежно, но без повреждения резьбы и корпуса.
• Полностью соедините пластиковую колодку и проверьте, что она удерживается без люфта.
• После подключения аккумулятора выполните пробный запуск и проконтролируйте стабильность срабатывания.

Реле рассчитано на восстановление штатного управления электростартером при совпадении разъемов, силовых контактов и крепления. Внимательное сравнение со снятой деталью помогает установить его без переделки проводки и избежать ошибки между внешне похожими пусковыми реле.
