Вал кик-стартера для мотоблока 175N/180N (7/9 л.с.) DIGGER mod:2

Вал кик-стартера DIGGER mod:2 для двигателей 175N/180N

Деталь предназначена для механизма ручного запуска мотоблока с двигателем 175N или 180N мощностью 7 либо 9 л.с. Вал принимает усилие от пускового рычага и передает вращение механизму кик-стартера, который проворачивает двигатель перед запуском. Такая запчасть нужна при ремонте стартера, если штатный вал изношен, деформирован, поврежден в месте соединения с другими деталями или больше не обеспечивает нормальную работу рычага.

Назначение и конструкция

Вал работает внутри механизма ручного запуска и участвует в передаче усилия при каждом движении кик-стартера. От состояния его посадочных поверхностей и точности сопряжения с соседними деталями зависит свободное движение рычага и корректная передача вращения. При износе вала могут появляться увеличенный люфт, заедание, неполный ход или проскальзывание пускового механизма. Перед заменой следует проверить и остальные взаимодействующие детали, поскольку установка нового вала не устранит неисправность изношенной ответной части.

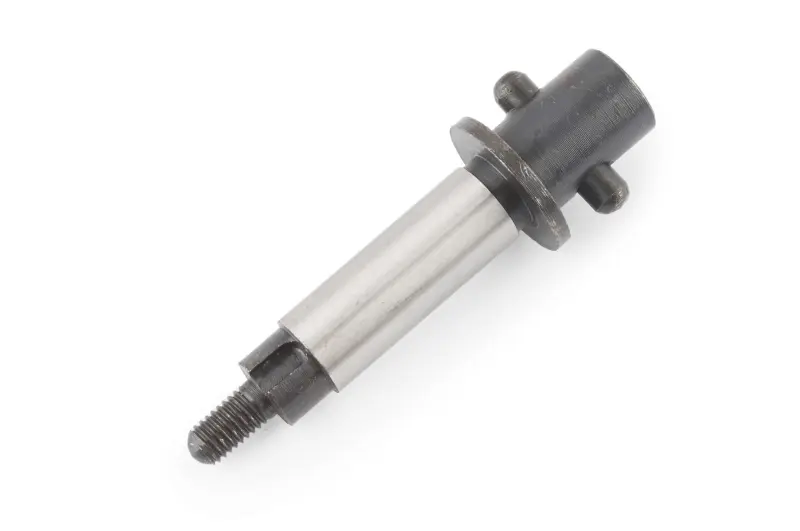

Конструкция включает резьбовой конец, гладкую цилиндрическую посадочную часть, упорный буртик и головку с двумя поперечными выступами. Такое исполнение необходимо учитывать при подборе: похожие валы для двигателей того же семейства могут различаться формой концов, расположением упоров и способом соединения с механизмом. Обозначение mod:2 указывает на конкретный вариант исполнения, поэтому его нельзя заменять деталью другой модификации только на основании совпадения моделей 175N и 180N.

Как правильно подобрать вал

Основные ориентиры — модель двигателя 175N или 180N, мощностная группа 7/9 л.с. и исполнение mod:2. Марка самого мотоблока не должна быть единственным критерием: на технике с одинаковым коммерческим названием могут применяться разные двигатели и варианты пускового механизма. Надежнее снять старую деталь и сопоставить ее конструкцию с новой по всем точкам установки.

• Модель двигателя: запчасть рассчитана на обозначения 175N и 180N.
• Исполнение: требуется вариант mod:2, отличающийся от базового вала без такого уточнения.
• Форма концов: необходимо сравнить резьбовую часть и головку с поперечными выступами.
• Посадочная геометрия: следует сопоставить длину, диаметры цилиндрических участков и положение упорного буртика со снятым валом.
• Сопряжение: ответные детали должны подходить по форме и свободно занимать предусмотренное положение без перекоса.

Замена и проверка после установки

Перед разборкой механизм очищают от загрязнений, а положение деталей фиксируют, чтобы сохранить правильный порядок сборки. После снятия старого вала проверяют посадочные места, крепеж и взаимодействующие компоненты стартера. Детали с выраженной выработкой, поврежденными гранями или деформацией могут мешать нормальной работе нового вала, поэтому состояние всего механизма оценивают до окончательной сборки.

Установленный вал должен перемещаться и вращаться без заклинивания, заметного перекоса и чрезмерного люфта. До запуска двигателя механизм несколько раз проверяют вручную: рычаг должен проходить свой ход последовательно, передавать усилие и возвращаться в исходное положение в соответствии с конструкцией мотоблока. При отсутствии опыта ремонта установку выполняют по технической документации конкретного двигателя. Вал DIGGER mod:2 подходит для восстановления штатного ручного запуска именно тогда, когда полностью совпадают модель двигателя, вариант исполнения и геометрия снятой детали.
