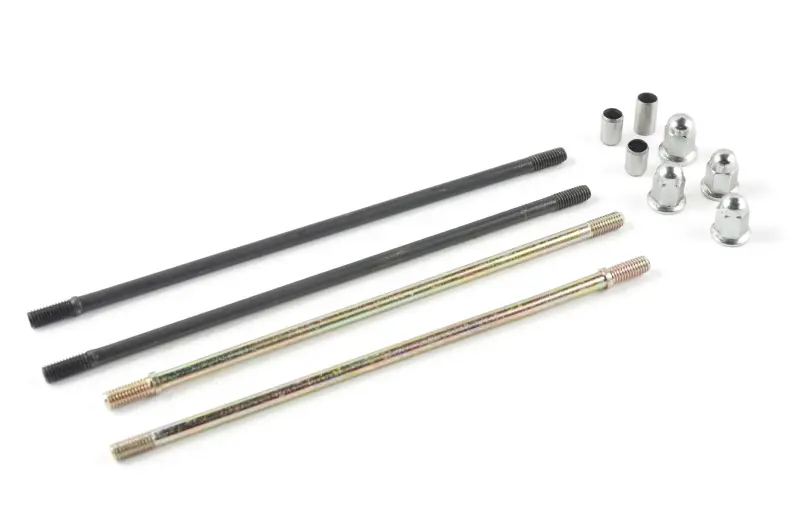

Шпильки цилиндра Delta, 4 шт., с гайками и направляющими ZZQ

Комплект шпилек цилиндра Delta ZZQ

Набор предназначен для крепления цилиндра и головки цилиндра на мопеде Delta. Четыре длинные шпильки проходят через детали цилиндро-поршневой группы, а гайки при сборке создают необходимый прижим. Направляющие помогают правильно расположить соединяемые детали относительно друг друга. Такой комплект используют при ремонте двигателя, когда штатный крепеж демонтирован, имеет поврежденную резьбу, деформацию либо уже не подходит к устанавливаемым деталям цилиндро-поршневой группы.

Шпильки не участвуют в движении поршня и сами по себе не повышают мощность двигателя. Их задача — удерживать собранные части двигателя в предусмотренном положении. Поэтому результат ремонта зависит не только от состояния комплекта, но и от исправности резьбовых отверстий в картере, правильного расположения направляющих, состояния сопрягаемых поверхностей и соблюдения порядка сборки.

Состав и назначение деталей

• Четыре шпильки формируют основные точки крепления цилиндра и головки. Резьба расположена на концах, чтобы закрепить шпильки в двигателе и установить гайки со стороны головки.
• Гайки используются для окончательного прижима собранных деталей. Их затягивают в установленной для конкретного двигателя последовательности.
• Направляющие участвуют в позиционировании деталей при сборке. Они должны свободно занимать предусмотренные посадочные места без перекоса и принудительной подгонки.
• Исполнение для Delta определяет основное применение набора, однако перед установкой необходимо проверить конфигурацию конкретного двигателя и ранее установленные шпильки.

Как проверить совместимость

Мопеды семейства Delta встречаются с разными версиями двигателей и цилиндро-поршневых групп, поэтому одного названия модели недостаточно для безошибочного подбора. Сравните новый комплект со снятыми деталями: общую длину каждой шпильки, длину резьбовых участков с обоих концов, диаметр и шаг резьбы, количество позиций, а также размеры направляющих. Проверять шпильки удобнее попарно, поскольку в одном двигателе могут использоваться детали разной длины.

• Убедитесь, что все четыре шпильки соответствуют своим местам и не требуют укорачивания либо доработки.
• Сопоставьте гайки с верхними резьбовыми участками: они должны наворачиваться ровно, без закусывания и чрезмерного люфта.
• Проверьте посадку направляющих в цилиндре и головке, не заменяя ими отсутствующие детали другого размера.
• Если двигатель ранее ремонтировали или меняли его цилиндро-поршневую группу, ориентируйтесь на фактическую конфигурацию установленного двигателя.

Рекомендации по установке

Монтаж выполняют на разобранном и очищенном двигателе. До установки осматривают резьбовые отверстия в картере: сорванная, загрязненная или восстановленная резьба требует отдельного ремонта и может изменить требования к крепежу. Шпильки должны входить по резьбе без перекоса. Не следует компенсировать несовпадение размеров чрезмерным усилием — это способно повредить резьбу в картере или саму шпильку.

После размещения цилиндра и головки проверьте положение направляющих и всех предусмотренных прокладок. Гайки затягивают постепенно и равномерно, соблюдая последовательность и момент, указанные в руководстве именно для установленного двигателя. Универсальное значение момента здесь применять нельзя: оно зависит от конструкции мотора и резьбового соединения. Перед запуском также проверяют свободное проворачивание двигателя и правильность сборки связанных деталей газораспределительного механизма.

Комплект ZZQ подходит для планового восстановления крепления цилиндра Delta и удобен, когда требуется одновременно заменить четыре шпильки, гайки и направляющие. Тщательное сравнение со снятым крепежом до начала сборки помогает избежать повторной разборки двигателя из-за отличий в длине, резьбе или посадке направляющих.
